Правильный монтаж пластикового окна в каркасном доме: узел проёма, ленты, шов и отлив в Санкт-Петербурге

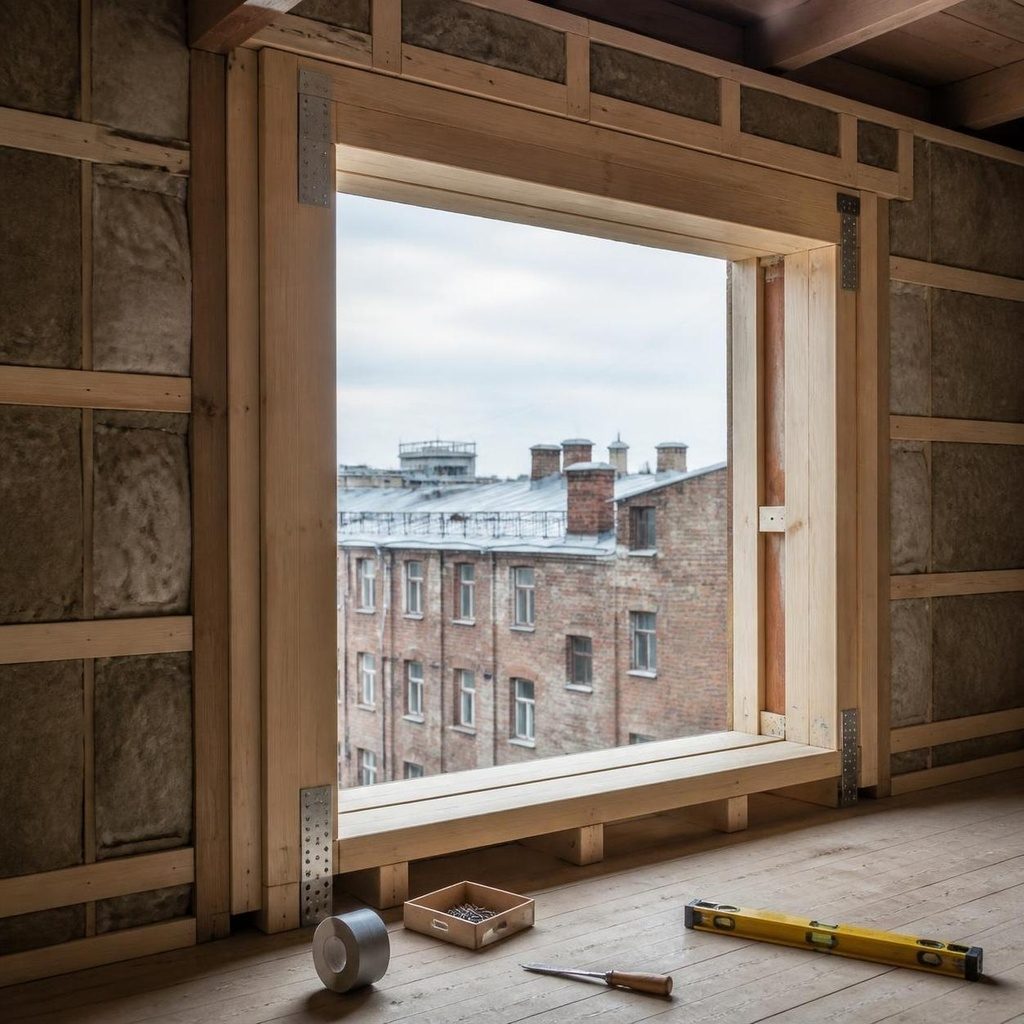

1. Каким должен быть оконный проём в каркасной стене

Оконный проём в деревянном каркасном доме формируется из боковых стоек (одинарных или двойных в зависимости от нагрузки), нижней перемычки (подоконной доски) и верхнего несущего элемента — ригеля или хедера.

Важнейшее конструктивное ограничение: Все размеры оконного проёма, шаг и сечение стоек, а также схема усиления (ригель во всю стену или индивидуальные хедеры над каждым проёмом) определяются исключительно архитекторско-конструкторским проектом дома (в соответствии с СП 31-105-2002) и техническими требованиями производителя оконной системы. Запрещается самовольно подрезать несущие стойки, выпиливать элементы каркаса или расширять проём «по месту» без инженерного расчёта!

При проверке подготовленного проёма перед монтажом окна мастер обращает внимание на следующие нормативные параметры:
* Геометрические допуски: разница длин диагоналей проёма не должна превышать 5 мм. Отклонения боковых стоек по вертикали и горизонтали — не более 1.5 мм на 1 метр длины (по ГОСТ 30971-2012).
* Монтажный зазор: величина технологического зазора между оконной рамой и деревянными стойками каркаса должна составлять от 15 до 30 мм. Слишком узкий зазор (менее 10 мм) не позволит качественно запенивать шов и наклеить пароизоляцию, а чрезмерно широкий (более 40 мм) снизит жёсткость крепления и потребует дополнительного утепления.
* Подготовка древесины: торцы досок в проёме должны быть очищены от строительной пыли, опилок и обработаны защитным антисептиком. Для надёжной адгезии самоклеящихся лент деревянные поверхности грунтуются специализированным праймером.

2. Где располагать окно относительно утеплителя и фасада

Одно из самых частых нарушений при самостоятельном монтаже — неверный выбор глубины установки оконного блока в толще стены. В каркасном доме стены имеют толщину утепления 150–200 мм (базальтовая или минеральная вата, PIR-плиты).

Чтобы окно работало долго и не запотевало, профиль ПВХ необходимо размещать строго в зоне эффективной изотермы 0°C.

• Оптимальное смещение: рама пластикового окна устанавливается на глубину 1/3 до 1/2 толщины стены от наружного края утеплителя.
• Почему это критично: если сместить раму слишком близко к улице (на фасадную плоскость), оконный блок окажется в холодной зоне. В результате внутренние откосы будут промерзать, а на профиле и стеклопакете начнет обильно выпадать конденсат. Если сдвинуть окно слишком глубоко внутрь помещения, возникают проблемы с примыканием наружного отлива и организации фасадного вентилируемого зазора.
• Вентилируемый зазор фасада: при монтаже ветрозащитной мембраны стены и внешнего фасадного материала (сайдинг, имитация бруса, фасадные панели) важно сохранить непрерывность вентзазора (20–40 мм) и не перекрыть движение воздуха в зоне оконного проёма.

3. Как устроен трёхслойный монтажный шов в каркасном доме по ГОСТ

Монтажный шов — это не просто заполнение щели монтажной пеной. Согласно ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» и ГОСТ R 52749-2007, физика работы узла примыкания строится на фундаментальном правиле: «Внутри герметичнее, чем снаружи».

Шов состоит из трёх обязательных функциональных слоёв:

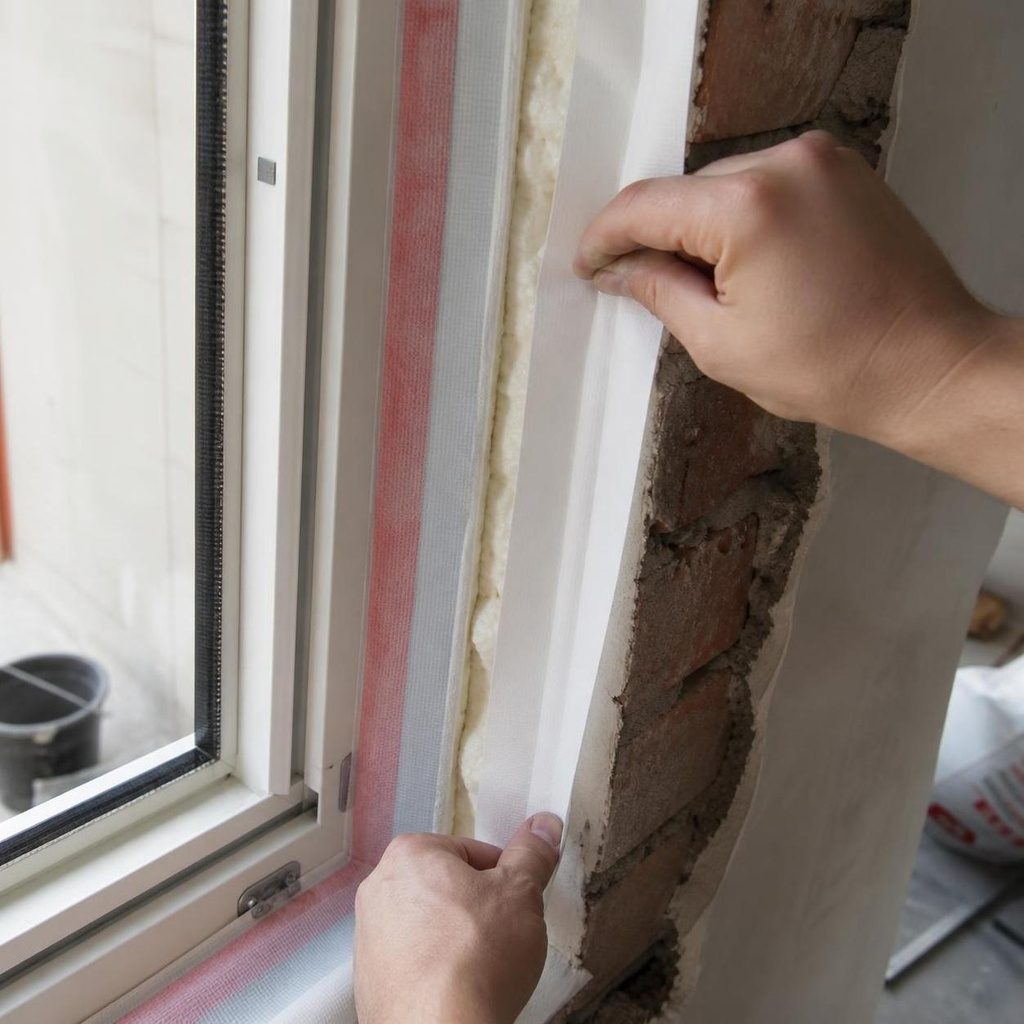

1. Внутренний пароизоляционный слой: полностью защищает монтажную пену от проникновения влажного тёплого воздуха из жилого помещения. Для этого применяется дублированная или полнобутиловая пароизоляционная лента (например, Робибанд ВС/ВМ или аналоги), которая наклеивается на раму и стену.
2. Центральный тепло- и звукоизоляционный слой: однокомпонентная профессиональная полиуретановая пена с низким коэффициентом вторичного расширения. Пена заполняет весь объем шва без пустот, раковин и пропусков, обеспечивая высокое сопротивление теплопередаче.
3. Наружный паропроницаемый гидрозащитный слой: диффузионная самоклеящаяся лента или ПСУЛ (предварительно сжатая уплотнительная лента). Этот слой не пропускает атмосферную осадковую влагу и уф-лучи снаружи, но свободно выпускает водяной пар из пены во внешнюю среду (сохраняя паропроницаемость не менее 0.25 мг/(м·ч·Па)).

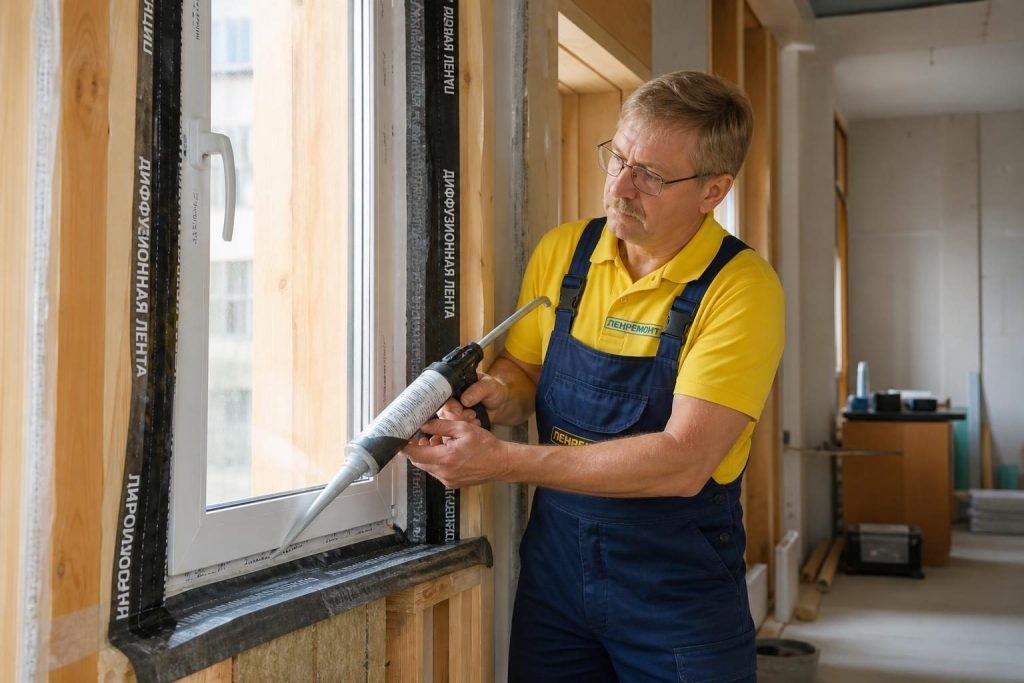

4. Как соединить оконные ленты с пароизоляцией и ветрозащитой стены

Главный секрет энергоэффективного каркасного дома — непрерывность воздухо- и пароизоляционного контура. Любая щель в пароизоляции приводит к тому, что влажный воздух под давлением устремляется в утеплитель стены и монтажный шов, вызывая намокание минваты и гниение каркаса.

Сопряжение оконного узла с оболочками каркасной стены выполняется по следующим правилам:

• Внутреннее пароизоляционное кольцо: перед установкой рамы в проём или сразу после её фиксации на профиль наклеивается пароизоляционная лента. После запенивания шва край ленты с нахлёстом не менее 50–100 мм наклеивается на внутреннюю пароизоляционную плёнку стены (полиэтилен 200 мкм или армированная мембрана Изоспан RS/FD).
• Чем склеивать: стык пароизоляции окна и стены герметизируется специализированными одно- и двухсторонними акриловыми или бутилкаучуковыми лентами (Delta Multi Band, Sitko Flex, Робибанд) либо невысыхающими каучуковыми/полиуретановыми клеями-герметиками. Простой малярный или канцеляроский скотч использовать категорически запрещено — он отклеится через несколько месяцев.
• Наружный контур: ветрозащитная мембрана стены (Tyvek, Изоспан AQ pro) заводится внутрь проёма на стойки и соединяется с наружной диффузионной лентой окна с отводом влаги вниз по внешнему гидробарьеру.

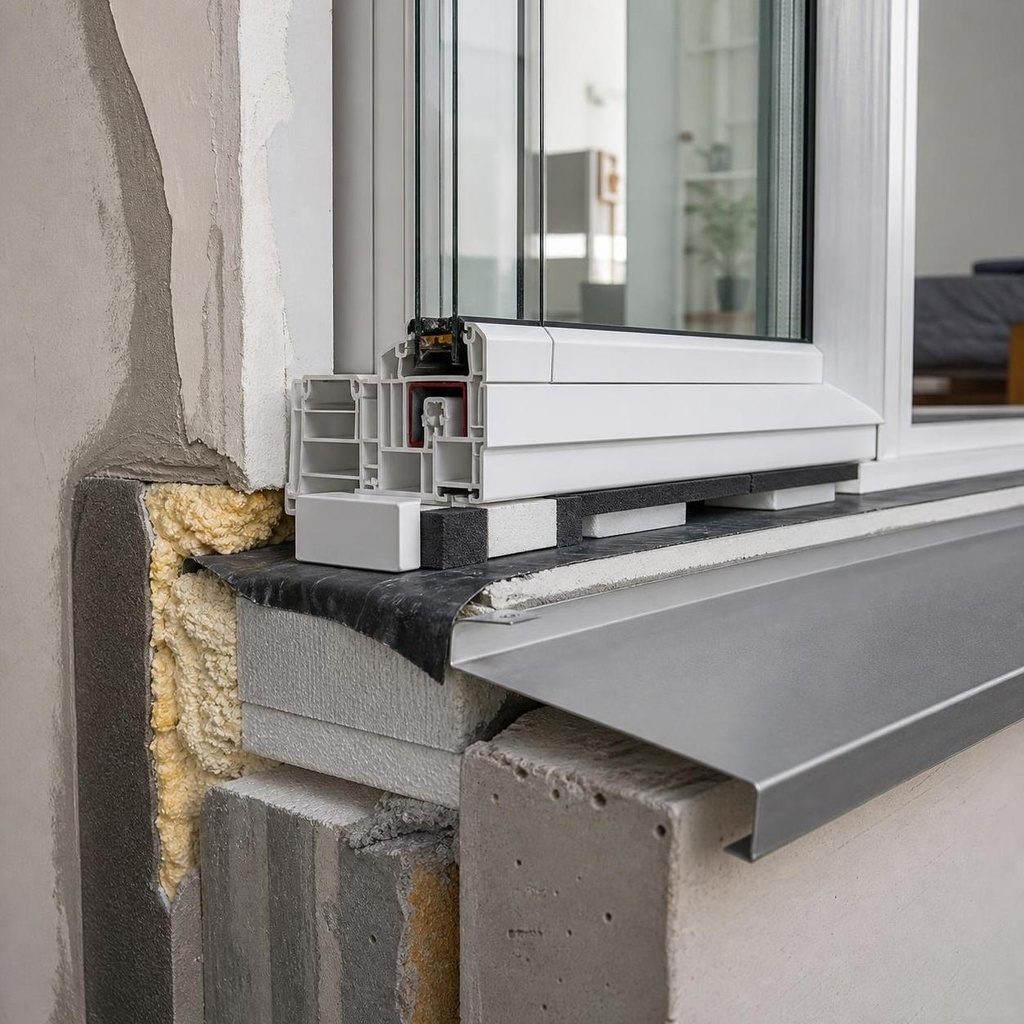

5. Что проверить в нижнем узле, подставочном профиле и отливе

Нижний узел примыкания окна — самый уязвимый участок конструкции. Именно сюда стекает дождевая вода, здесь монтируется подоконник и на нагрузку опирается весь вес стеклопакета.

Обязательные элементы нижнего узла в каркасном доме:

• Подставочный (донный) профиль: многокамерный ПВХ-профиль или теплоизолирующий профиль из базальта/PIR, закрепленный снизу рамы. Он необходим для герметичной стыковки подоконника внутри и металлического отлива снаружи.
• Опорные подкладочные клинья: весовая нагрузка от оконного блока должна передаваться на деревянный каркас исключительно через жесткие пластиковые опорные колодки или бруски из твёрдых пород древесины, обработанные антисептиком. Колодки устанавливаются под вертикальные стойки рамы и под импосты. Оставлять окно висеть только на пене или анкерных пластинах запрещено!
• Нижняя гидроизолирующая мембрана: под подставочный профиль и на нижнюю перемычку проёма укладывается гидроизоляционный самоклеящийся фартук.
• Металлический отлив: водоотлив крепятся саморезами к подставочному профилю через уплотнительную ленту или герметик. Отлив должен иметь уклон наружу не менее 10–15°, шумопоглощающую гасящую полосу с обратной стороны и боковые отбортовки (загибы), препятствующие затеканию воды под фасадную отделку каркаса.

6. Как крепят раму без ослабления каркаса

Фиксация пластикового окна в деревянном каркасе должна быть надежной, но при этом эластичной, чтобы компенсировать сезонные температурные расширения ПВХ-профиля и микроподвижки древесины при изменении влажности воздуха.

Технология крепежа:
1. Гибкие анкерные пластины (толщиной 1.5–2.0 мм): наиболее предпочтительный вариант для каркасных домов. Пластины защелкиваются в замки оконного профиля, фиксируются саморезами к раме и прикручиваются оцинкованными саморезами к деревянным стойкам каркаса. В отличие от жестких анкеров, пластины позволяют профилю расширяться без деформации рамы.
2. Шурупы по бетону / нагели по дереву (турбовинты): сквозной монтаж через раму. Применяются в глухих частях или при повышенных ветровых нагрузках. Перед закручиванием нагеля профиль рамы обязательно предварительно сверлится.

Нормы и интервалы размещения крепежа (ГОСТ 30971-2012):
* Расстояние от внутренних углов рамы и импостов — 150–180 мм.
* Шаг между соседними точками крепежа — не более 600 мм для белых профилей ПВХ и не более 700 мм для ламинированных/профиль в массе.
* Категорически запрещено вворачивать мощные глухари без предварительного сверления, чтобы не вызвать растрескивание деревянных стоек проёма.

7. Типичные ошибки монтажа и признаки продувания или намокания

Нарушение технологии установки окон в каркасном доме быстро проявляется в холодный период года.

Слой / Узел	Функция по ГОСТ	Типичная ошибка монтажа	Последствия для каркасного дома
Внутренний слой	Пароизоляция шва от влаги из помещения	Отсутствие ленты, монтаж только на пену	Намокание пены, разрушение шва, плесень на откосах
Средний слой	Тепло- и звукоизоляция	Пропуски пены, применение некачественной пены	Мостики холода, сквозняки, промерзание окна в мороз
Наружный слой	Гидрозащита и вывод пара наружу	Заштукатуривание наглухо без паропроницаемости	Запирание влаги в пене, гниение деревянных стоек
Нижний узел	Опора рамы и отвод дождевой воды	Отсутствие опорных колодок, отлив без наклона	Провисание рамы, протечки воды внутрь каркаса стены
Крепёж	Фиксация рамы в проёме	Редкий шаг крепежа (> 800 мм), повреждение стоек	Деформация профиля, продувание по периметру створки

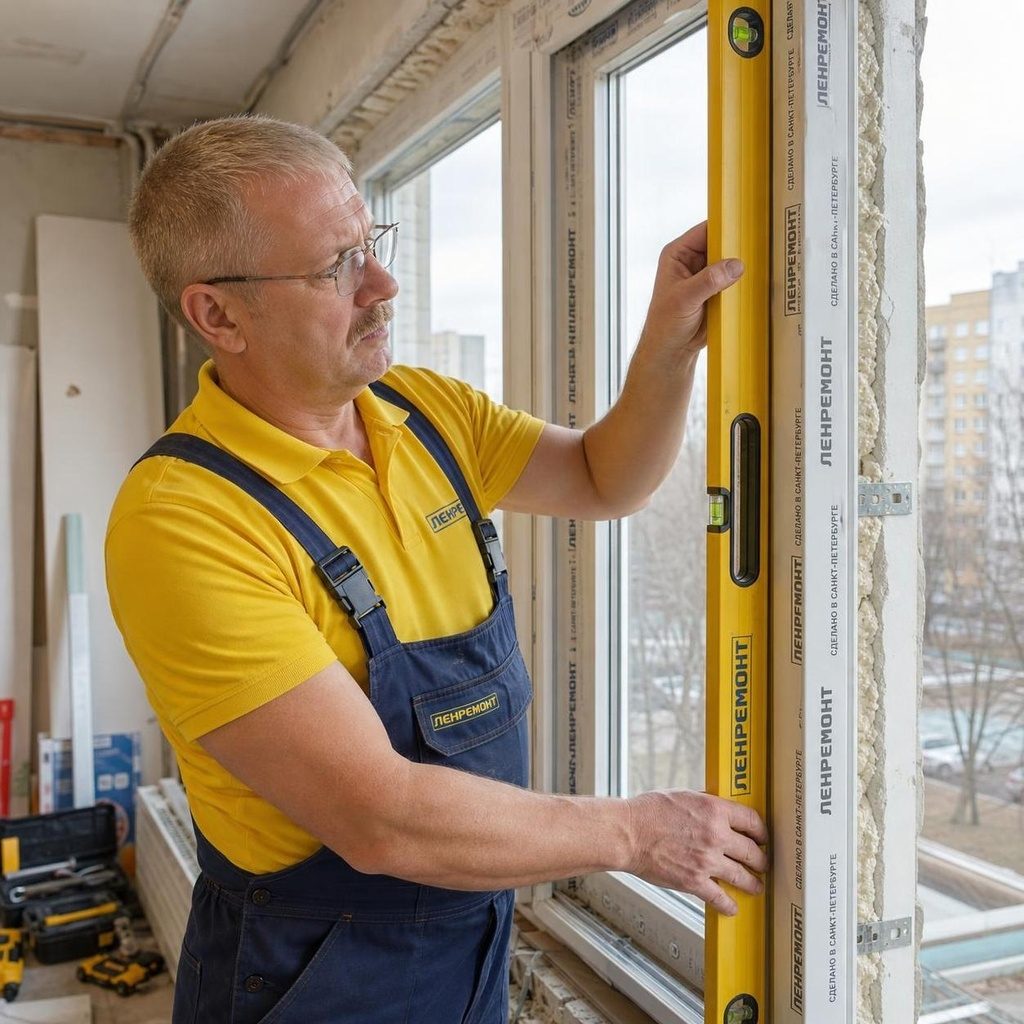

8. Чек-лист приёмки окна в каркасном доме

Чтобы убедиться в качестве выполненных работ, воспользуйтесь пошаговым чек-листом проверки от экспертов «Ленремонта»:

• [ ] Проверка зазоров: По всему периметру рамы выдержан технологический зазор 15–30 мм.
• [ ] Проверка геометрии: Рама установлена строго по вертикали и горизонтали (проверка пузырьковым или лазерным уровнем), отклонение не более 1.5 мм на 1 м.
• [ ] Опорные элементы: Рама опирается на пластиковые подкладочные клинья под стойками и импостами, установлен тёплый подставочный профиль.
• [ ] Пароизоляция изнутри: Пароизоляционная лента проклеена непрерывно по всему периметру, нахлёст на стеновую пароизоляцию составляет от 50 мм, стыки проклеены акриловым/бутиловым скотчем.
• [ ] Гидро-ветрозащита снаружи: Наружный шов защищен паропроницаемой диффузионной лентой или ПСУЛ, пена полностью закрыта от солнца и воды.
• [ ] Монтаж отлива: Отлив имеет уклон наружу (> 10°), шумоизоляционную подкладку, наглухо закреплен к донному профилю и снабжен боковыми отбортовками.
• [ ] Работа створок: Створки открываются и закрываются легко, не задевают раму, ручка поворачивается плавно, уплотнитель равномерно прижат по всему периметру.

9. Часто задаваемые вопросы (FAQ) по окнам в каркасных домах

Можно ли устанавливать пластиковое окно сразу после постройки деревянного каркаса?

Да, если каркас возведен из сухой строганой доски заводской сушки (влажность 12–14%). В отличие от срубов из бруса или бревна, качественный каркасный дом не дает усадки. Окна можно монтировать сразу после монтажа кровли и ветрозащиты.

Какая пена нужна для монтажа окон в каркасный дом?

Используется только профессиональная однокомпонентная пистолетная пена с низким вторичным расширением (до 15–20%) и высокой эластичностью. Бытовая пена с высоким расширением может изогнуть профиль рамы.

Зачем нужен подставочный профиль и можно ли ставить окно прямо на доску?

Подставочный профиль обязателен. Он создает необходимую ступень для герметичного захода внутреннего подоконника и наружного отлива. Без подставочного профиля невозможно качественно загерметизировать нижний узел.

Как проверить герметичность шва без тепловизора?

Проверку проводят зимой при работающей вытяжной вентиляции. Проведите ладонью или зажженной свечой/полоской бумаги вдоль шва по всему периметру. Колебание пламени или ощутимый холод укажут на пропуск в пароизоляции или пустоту в пене.
