Противовзломная фурнитура для пластиковых окон: классы защиты, грибовидные цапфы и триплекс в СПб

Кому нужна дополнительная защита пластиковых окон

Стандартное пластиковое окно со стандартной фурнитурной обвязкой рассчитывается на защиту от ветра, осадков и удержание тепла. С точки зрения механики запирания обычная створка удерживается гладкими цилиндрическими цапфами. При воздействии ручным отжимным инструментом (например, отвёрткой или рычагом) цилиндрические цапфы выходят из зацепления с обычными ответными планками за считанные секунды.

Дополнительное усиление оконных проёмов актуально для объектов повышенного риска в Санкт-Петербурге и Ленинградской области:
— Квартиры на первых и вторых этажах жилых домов.
— Квартиры верхних этажей, граничащие с крышей и техническими балконами.
— Жильё над пристройками, магазинами, козырьками подъездов.
— Частные дома, коттеджи и дачные постройки.

Противовзломная фурнитура преследует цель не создать «неприступную крепость», а заставить злоумышленника потратить много времени, производить громкий шум и отказаться от попытки проникновения.

Что означает класс сопротивления и почему его подтверждает весь оконный блок

В нормативной документации (включая ГОСТ 31462-2011 и стандарты DIN EN 1627–1630) устойчивость к взлому разделяется на классы от RC1 (WK1) до RC3 (WK3).

Важный технический факт:

Класс устойчивости к взлому относится только к полностью укомплектованному и испытанному оконному блоку в сборе, а не к отдельной детали.

Установка единичной цапфы или одной замковой ручки не делает окно изделием класса RC2. Настоящий класс защиты подтверждается паспортом производителя на оконный блок и протоколом испытаний, куда входят профильная система, стальное армирование, обвязка, стеклопакет и анкерный монтаж.

Ни один инженер или мастер не имеет права давать обещания «абсолютной защищённости» или «100% невскрываемости», поскольку любая физическая преграда разрушаема при наличии специального оборудования и нелимитированного времени.

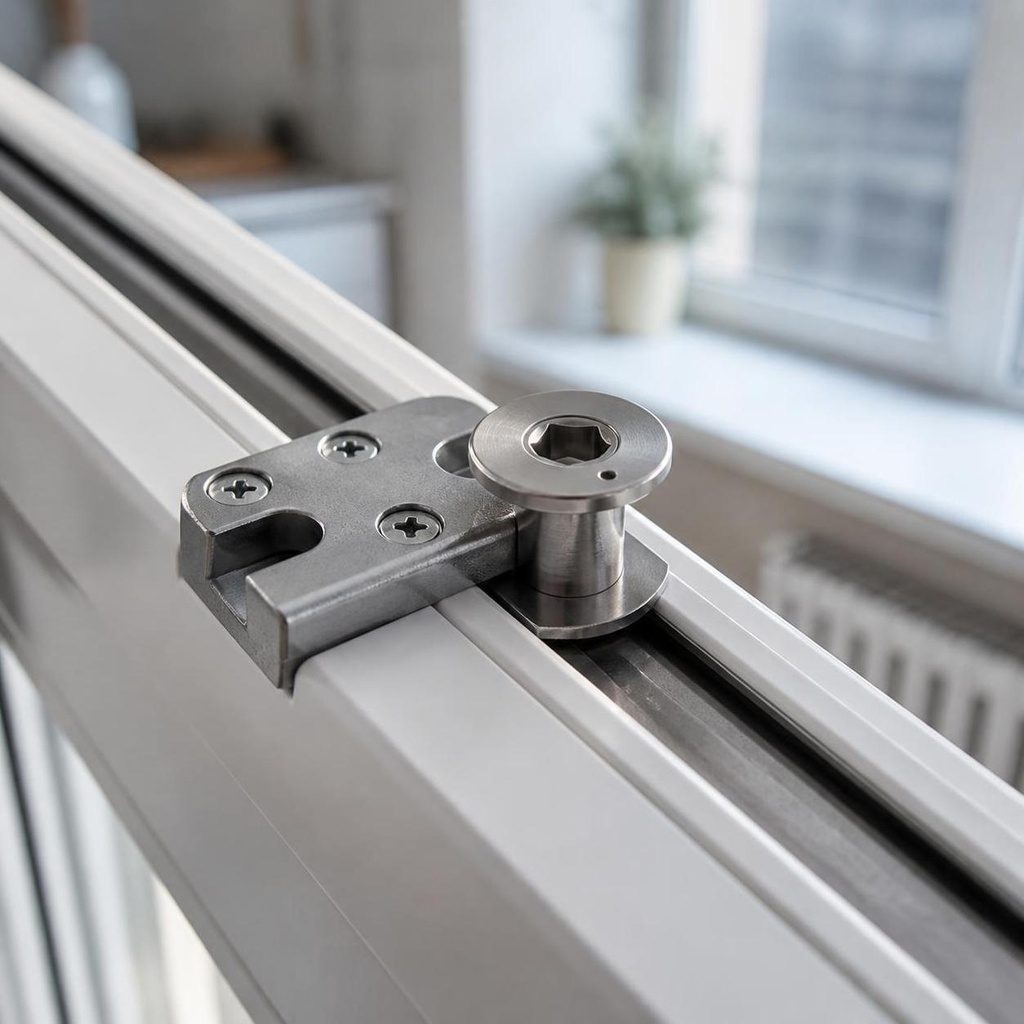

Как работают грибовидные цапфы и усиленные ответные планки

Ключевым звеном защиты створки является зацепление грибовидной цапфы за противовзломную ответную планку.

• Цилиндрическая цапфа (стандарт) — гладкий бочонок, скользящий по плоскости планки.
• Грибовидная цапфа (противовзломная) — имеет расширенную шляпку со ступенчатым профилем.
• Противовзломная планка — изготавливается из легированной стали или титанового сплава и имеет замкнутый паз с приёмным зубом.

При закрытии створки шляпка грибовидной цапфы заходит внутрь стального паза. При попытке отогнуть створку от рамы шляпка сцепляется с зубом планки, блокируя смещение в трёх плоскостях.

Сравнительный анализ элементов противовзломной комплектации

Элемент системы	Инженерная задача	Что подтверждает характеристику	Физическое ограничение
Грибовидные цапфы	Блокировка отжатия створки от рамы	Количество точек по периметру (от 4 до 8+)	Требуют прочного зацепления за ответную планку
Стальные ответные планки	Удержание цапф при нагрузке на разрыв	Крепление саморезами в стальной вкладыш	При отсуствии армирования вырываются из ПВХ
Ручка с ключом / замком	Блокировка поворота привода снаружи	Спецификация замочного цилиндра	Не защищает от отжима при обычных цапфах
Защитная пластина	Предотвращение высверливания редуктора	Закалённая сталь от 2 мм	Защищает только узел привода ручки
Стеклопакет Триплекс	Сохранение целостности при ударах	Маркировка многослойного стекла (3.3.1 и др.)	Разрушается при длительном воздействии тяжелым инструментом
Вклейка стеклопакета	Предотвращение выдавливания стекла внутрь	Полимерный клеевой шов в фальце	Усложняет демонтаж при повреждении стекла

Почему важны профиль, армирование и крепление ответных планок

Прочность любого замкового узла определяется прочностью основания. Если противовзломная планка прикручена коротким саморезом только в пластиковую стенку рамы толщиной 2.8 мм, при нажиме рычагом пластик разрушается.

Требования к основанию рамы:
1. Толщина стенки стального армирующего профиля — не менее 1.5–2.0 мм.
2. Геометрия металла — замкнутый квадратный или усиленный U-образный профиль.
3. Крепление — каждый саморез ответной планки обязан проходить сквозь ПВХ и ввинчиваться в внутреннюю стальную стенку.

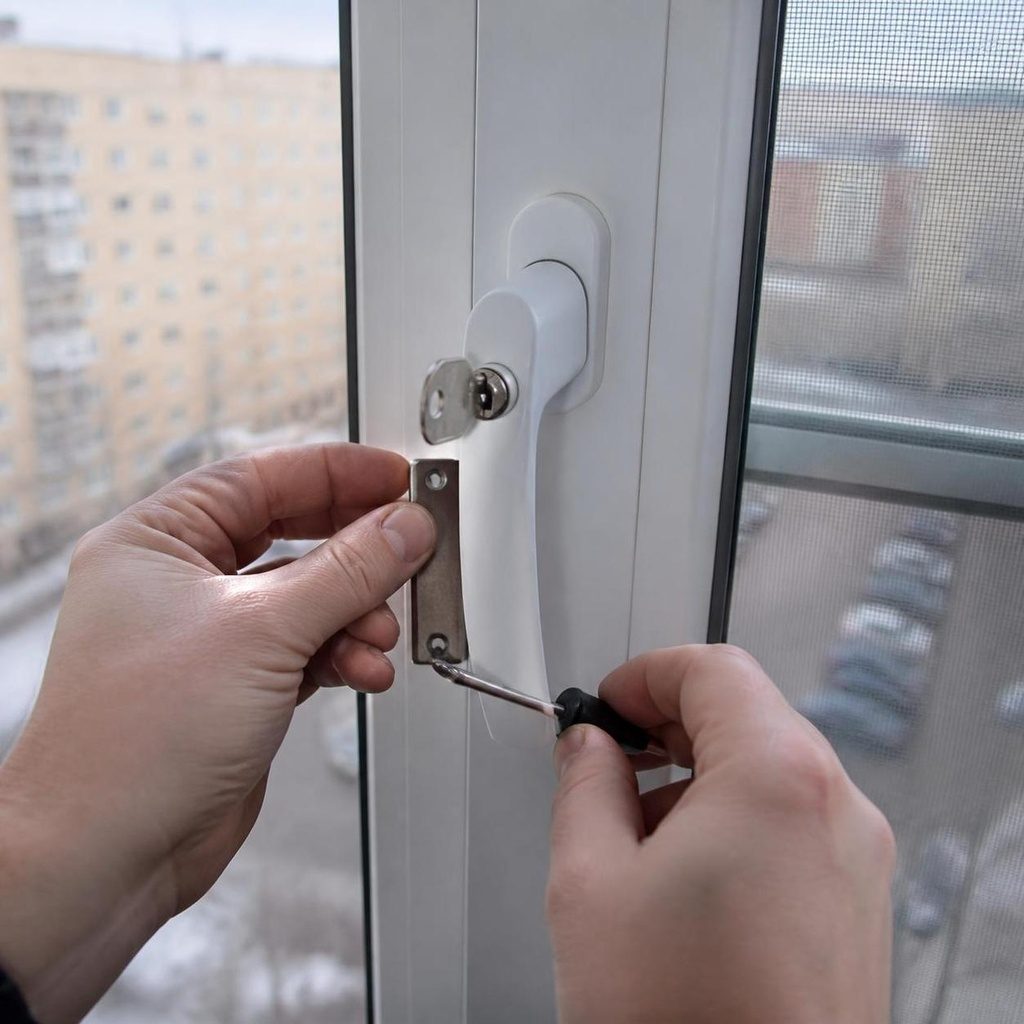

Что даёт оконная ручка с ключом и защита от высверливания

Оконный редуктор без дополнительной защиты уязвим перед высверливанием снаружи. Злоумышленник тонким сверлом проделывает отверстие напротив квадрата ручки и поворачивает механизм.

Решение включает два элемента:
1. Пластина из марганцевистой или закалённой стали: перекрывает доступ к редуктору ручки.
2. Замковая ручка с ключом: фиксирует розетку. Даже если стекло частично разбито, повернуть ручку рукой изнутри без ключа невозможно.

Важно: ручка с ключом решает задачу блокировки механизма и детской безопасности, но не подменяет собой периметральные противовзломные цапфы.

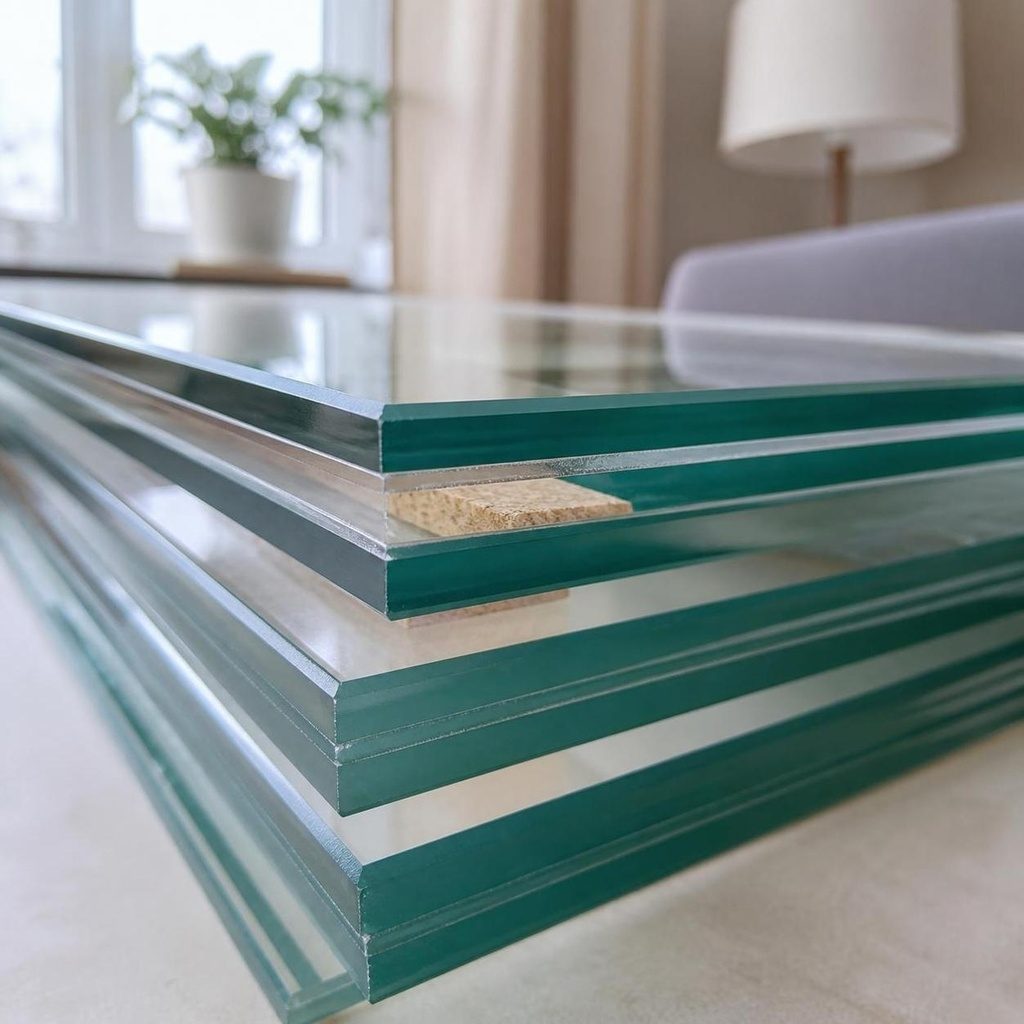

Когда нужен триплекс или другой защитный стеклопакет

При усилении фурнитуры слабым местом становится обычное оконное стекло. Удар тяжёлым предметом мгновенно освобождает проход.

Применение многослойного стекла триплекс (два стекла, скреплённых эластичной PVB-плёнкой) решает эту проблему:
— При ударе стекло покрывается трещинами, но не осыпается.
— Плёнка удерживает фрагменты в едином щите.
— Для пробивания отверстия требуется множество громких ударов.

Вклейка триплекса в фальц створки структурным клеем дополнительно препятствует выдавливанию стеклопакета целиком.

Можно ли дооснастить уже установленное пластиковое окно

В большинстве квартир Санкт-Петербурга модернизация существующего окна возможна без замены всей рамы. Порядок технической оценки мастером:
1. Определение марки фурнитуры: проверка фальцевого зазора (9 мм или 13 мм системный offset).
2. Проверка армирования: ультразвуковая или магнитная проверка наличия металла в раме.
3. Замена элементов: установка грибовидных цапф, стальных планок, защитной пластины и ручки с замком.
4. Замена стеклопакета: при необходимости стандартный двухкамерный стеклопакет меняется на стеклопакет с внешним триплексом.

Что противовзломная комплектация не может гарантировать

Физические границы противовзломных систем:
— Время задержки: окно выигрывает время для реакции службы охраны или соседей, но не рассчитано на бесконечное воздействие.
— Инструменты высокого уровня: силовые бензорезы и углошлифовальные машины разрушают металл и пластик.
— Необходимость пультовой охраны: максимальная эффективность достигается при подключении окна к датчикам открытия и удара вневедомственной охраны.

Чек-лист аудита окна первого этажа или частного дома

Пошаговая проверка окна перед заказом модернизации:
— [ ] Проверить форму цапф на торце створки (цилиндр или грибок).
— [ ] Проверить материал ответных планок на раме (силумин или сталь).
— [ ] Убедиться, что саморезы планок входят в стальное армирование.
— [ ] Проверить наличие замка на оконной ручке.
— [ ] Осмотреть стеклопакет на предмет наличия триплекса.
— [ ] Проверить надёжность анкерного крепления рамы в стеновом проёме.

FAQ о противовзломной фурнитуре

1. Помогает ли москитная сетка от проникновения?
Нет, рамочная москитная сетка крепится на лёгких пластиковых уголка и выпадает от минимального нажатия. Она предназначена исключительно для защиты от насекомых.

2. Заедает ли противовзломная фурнитура при эксплуатации?
Нет, при квалифицированном монтаже и регулярной смазке планок ход ручки остаётся плавным.

3. Подходит ли ручка с ключом для защиты детей?
Да, ручка с ключом блокирует откидывание и открытие створки детьми, выполняя двойную функцию.

4. Обязательно ли менять окно полностью для защиты?
Если профиль качественный и содержит стальной вкладыш от 1.5 мм, достаточно дооснастить его новой фурнитурной обвязкой и триплексом.
