Как выбрать видеокабель, чтобы изображение было максимально четким?

Содержание:

  1. Выбор видеокабеля по цели использования
  2. Выбор кабеля по типу интерфейса
  3. HDMI
  4. Компонентные кабели RGB
  5. Композитный кабель
  6. Кабели S-Video
  7. Коаксиальные кабели
  8. DisplayPort
  9. Thunderbolt
  10. USB-C
  11. VGA-кабель
  12. DVI-видеоинтерфейс
  13. Итоги: какой видеокабель выбрать?
  14. Остались вопросы?

Беспроводные технологии передачи данных по Wi-Fi и Bluetooth активно внедряют в нашу жизнь, но для обеспечения максимальной скорости проходимости видеосигнала все еще требуется проводное соединение. Еще лет 20 назад самым продвинутым считался DVI-интерфейс. Но этот стандарт уже практически не используется. Вместо него есть множество других технологий, которые поддерживают разные значения частоты обновления и разрешения экрана, различаются скоростными и иными возможностями. Выбрать нужный видеокабель намного легче, если знать, для какой цели он нужен.

Выбор видеокабеля по цели использования

Определитесь, какой видеокабель Вам нужен: соединительный, удлинительный или переходник? Между ними есть принципиальная ризница:

  • Первые предназначены для передачи видеосигнала с ПК, ноутбука, DVD-плеера, игровой приставки на телевизор, ЖК-монитор, проектор. Такие кабели обычно оснащены идентичными разъемами. Для соединения устройств с двумя разными интерфейсами предназначены кабели-переходники.
  • Вторые удлиняют уже имеющиеся кабели. Имеют на разных концах интерфейсы одного типа, но с разными разъемами: с одной стороны оснащены розеткой Female, с другой — вилкой Male. Интерфейс одинаковый.

В большинстве случаев не имеет значения, какой стороной Вы будете подключать кабель в разъем, но, если Вы пользуетесь оптоволоконной связью, нужно обращать внимание на стрелку, нанесенную на корпус разъема. Такие кабели односторонние, и при неверном подключении видеосигнал не поступит на экран телевизора.

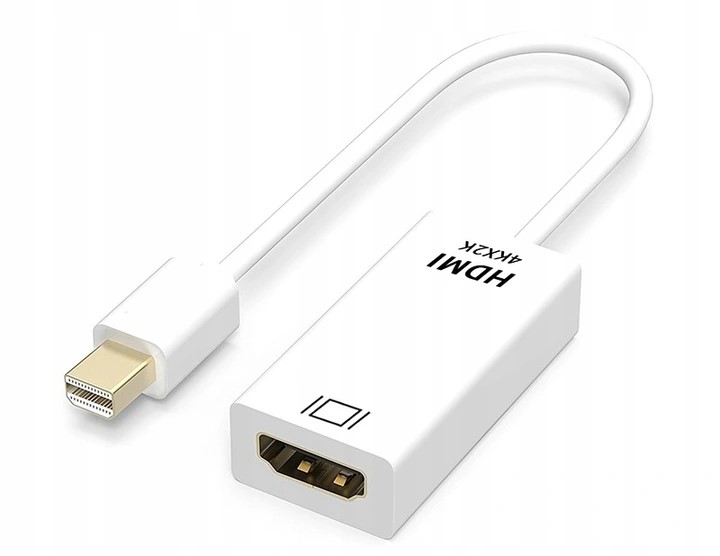

Проблему перехода с одного типа интерфейса на другой решит переходник, выполненный в виде компактного блока или с небольшим отрезком кабеля. Активные переходники — конвертеры могут выполнять функцию преобразователя цифрового сигнала в аналоговый.

Выбор кабеля по типу интерфейса

Прежде чем подбирать совместимый по разъему кабель для соединения, например, игровой консоли с телевизором, нужно выяснить, какие типы, спецификации и технологии передачи данных использует Ваша пара «источник-приемник».

HDMI

Если Вы обладатель современного телевизора, скорее всего Вам понадобится HDMI кабель. Этот тип подключения поддерживают почти все периферийные устройства, в том числе проигрыватели Blu-ray. Предназначен для передачи видео высокого разрешения и параллельно цифрового аудиосигнала. Обычно в телевизорах не меньше трех разъемов HDMI для одновременного подключения медиаплееру, PlayStation и другим устройствам.

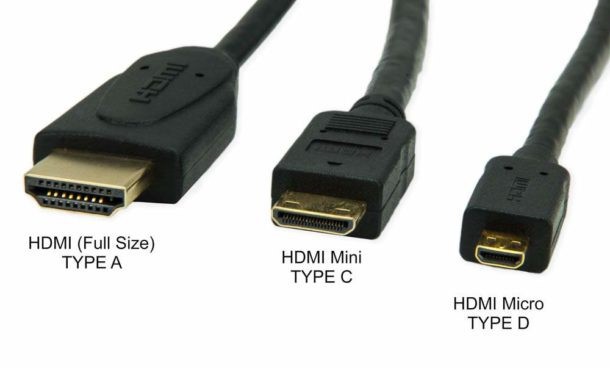

На какие параметры нужно обратить внимание при выборе кабеля HDMI? В первую очередь, на размеры разъемов, которые бывают следующих типов:

  • Тип D. Размер Micro HDMI чаще всего нужен для передачи видеосигнала на планшет или ноутбук. Не надо путать с Micro USB на смартфонах.
  • Тип C. Форм-фактор Mini HDMI может понадобится для видеокамеры, планшета.
  • Тип А. Стандартный слот HDMI относится к самым распространенным для ноутбуков, ТВ, игровых приставок, видеокарт.

Внешне разница между разъемами перечисленных типоразмеров заметная. Внимательно посмотрите на иллюстрацию, чтобы в будущем ориентироваться самостоятельно.

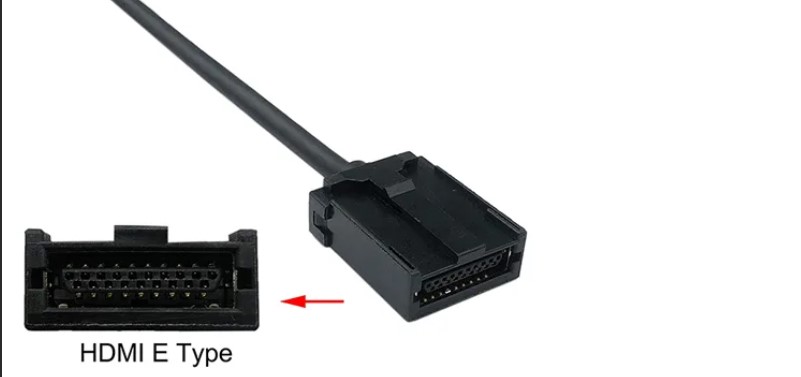

Кабель HDMI для автомобильной электроники выглядит по-другому. Он усилен металлической оболочкой и имеет стойкую к вибрации и ударам экранированную конструкцию.

Какая нужна версия High Definition Multimedia Interface? Если Ваш телевизор поддерживает разрешение максимум 4k, достаточно взять недорогой кабель HDMI 2.0. Если Вы из тех запасливых людей, которым нужен кабель на перспективу, когда у Вас будет телевизор с поддержкой 6k или 8k, нужно брать HDMI 2.1.

Последняя разработка 2.1b поддерживает разрешение до 10K и частоту обновления до 144 Гц. Особенностью этой версии является технология HDCP, которая призвана поставить заслон пиратскому контенту. Другими словами, кабель не пропустит контент, защищенный авторским правом, если у Вас на это нет разрешения.

Какой именно стандарт и версия данного цифрового интерфейса используется на компьютере, телевизоре, мониторе, — указано в технической документации к устройству. Запоминать ничего не надо. Принцип простой: чем новей версия, тем большие разрешение и частоту поддерживает кабель.

 Компонентные кабели RGB

Производители до сих пор выпускают кабели в формате Component, основанном на аналоговых видеосигналах. Дело в том, что компонентные входы в телевизорах помогут обеспечить обратную совместимость с Вашим старым DVD- или VHS-плеером.

В связи с тем, что видеосигнал разделен на три составляющие: красную, зеленую и синюю (Red, Green, Blue), и передается на три привода, качество передачи сигнала получается высоким. Лучше могут быть только цифровые интерфейсы.

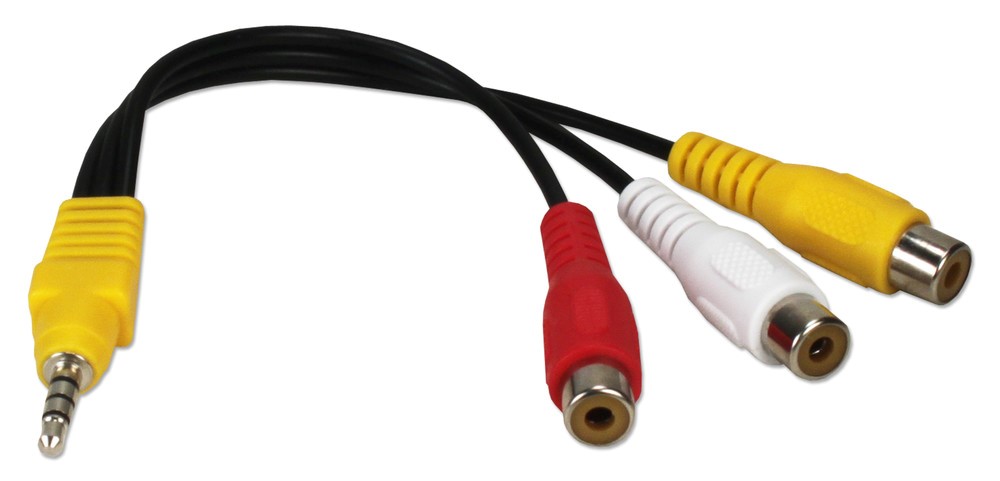

Выглядят такие кабели так же как тюльпанчики с тремя разъемами RCA.

Прежде чем приобретать компонентный кабель, нужно выяснить, какой именно стандарт поддерживает ваше устройство: европейский SCART или VGA, которым оснащены старые ПК.

Композитный кабель

Этот кабель также предназначен для аналогового видеосигнала, но передача сигнала происходит по одному каналу и по одному кабелю. В принципе, достаточно редкий тип, и в настоящее время практически не востребован, так не поддерживает даже разрешение 1280х720p.

Композиты могут понадобиться, если появилось желание использовать старые видеомагнитофоны, компьютеры, видеокарты и игровые приставки. Такой кабель имеет на конце одиночный разъем RCA, как правило желтого цвета. В отличие от Component конструкция этого типа упрощает задачу пользователю. Не нужно думать, куда вставлять штекеры определенного цвета. Демонстрирует разницу представленный ниже кабель-переходник с однокомпонентного на композитный разъем.

Кабели S-Video

Улучшенным вариантом composite является кабель S-Video с двумя отдельными каналами, которые уменьшают или устраняют такой неприятный эффект, как сканирование по точкам. Этот проводной интерфейс хорошо зарекомендовал себя для передачи видеосигнала с компьютера и телевизора. Многие аналоговые устройства оснащены такими разъемами. Например, видеомагнитофоны, видеокамеры, DVD плееры.

Высокое качество изображения обеспечено разделением по каналам сигнала яркости и с цветности. В итоге картинка получается лучше, чем при передаче по одному кабелю. Звук при этом надо будет передавать другим способом, например, с использованием акустической системы. К сожалению, преимущества кабелей S-Video сегодня уже не актуальны в связи с распространением цифровых интерфейсов.

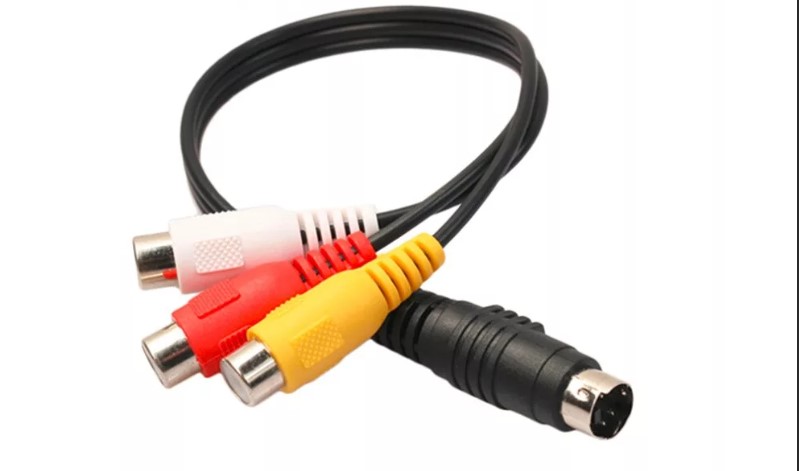

На иллюстрации кабель-переходник RCA — S-Video.

Коаксиальные кабели

Формат COAX предназначен для передачи радиочастотных сигналов. Получил широкую известность в бытность повального увлечения кабельным телевидением. Понадобится он и для прокладки магистрали интернета от стены к маршрутизатору или телевизионной приставке. Разные типы коаксиальных кабелей входят в системы сигнализации, видеонаблюдения, широко используются в системах связи, управления.

Модификации таких кабелей различаются диаметром сечения, степенью экранирования и волновым сопротивлением. Последний параметр самый важный. Самые распространенные кабели — 50 Ом. Для подключения спутниковых антенн подходят кабели сопротивлением 75 Ом.

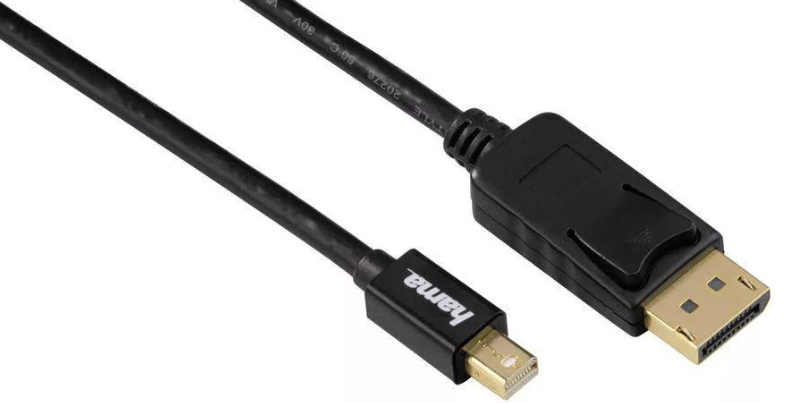

DisplayPort

Компьютерный формат видеосвязи встречается на мониторах и ПК, иногда и на телевизорах. Оснащен технологией HDCP, который выявляет контент, защищенный авторским правом. Интерфейс можно рассматривать как усовершенствованную альтернативу HDMI. Поддерживает высокое разрешение и частоту обновления, которые присущи современным компьютерам.

Для наглядности сравним пропускную способность двух интерфейсов:

  • HDMI от 4,95 до 48 Гбит/с, в зависимости от версии,
  • DisplayPort от 10,8 Гбит/с и выше.

Так, последняя версия позволяет передавать до 80 Гбит в секунду.

Вам понадобится кабель DisplayPort 2.x, если Вы собираетесь смотреть видео 4K при 240 Гц, запускать игры 8K при 85 Гц. Для профессиональных целей нужно видео 16K. Кроме того, этот современный порт поддерживает Dolby Atmos, который воспроизводит эффект пространственного, кинотеатрального звучания.

Thunderbolt

Интерфейс Thunderbolt — это разработка Apple и Intel для передачи данных на высокой скорости. Пропускная способность Thunderbolt 4-го поколения достигает 40 Гб/с. Особенностью видеоинтерфейса является возможность последовательного подключения до 6-ти устройств одновременно. И все будут работать безупречно, без по потери скорости передачи информации. У USB-C данной функции нет.

USB-C

Пропускная способность USB-C позволяет использовать кабель не только для передачи информации и электропитания, но и для трансляции аудио и видео с DisplayPort на совместимый экран.

Также как HDMI, у USB-C есть поддержка 4K и HDR. Перед тем как приобретать кабель, этот момент надо уточнить. В настоящее время уже более 20 спецификаций USB-C. Обычному пользователю достаточно заглянуть в техническую документацию своих электронных устройств, чтобы подобрать нужный вариант.

VGA - кабель

Аналоговый 15-ти контактный коннектор VGA D-Sub от разработчиков компании IBM легко узнать по яркому цвету синему и двум винтам по краям. Это один из самых живучих разъемов в истории компьютеров, который предназначен для подключения компьютера или ноутбука к монитору. Максимально поддерживаемое разрешение кабеля VGA составляет 2048х1500 пикс., частота 60 Гц.

Несмотря на то, что в современных электронных устройствах мы чаще всего видим порты HDMI, Display Port или DVI. VGA еще присутствуют в видеконтроллерах, мониторах, приборах. Например, в разные годы его использовали в отдельных моделях жидкокристаллических и плазменных телевизоров.

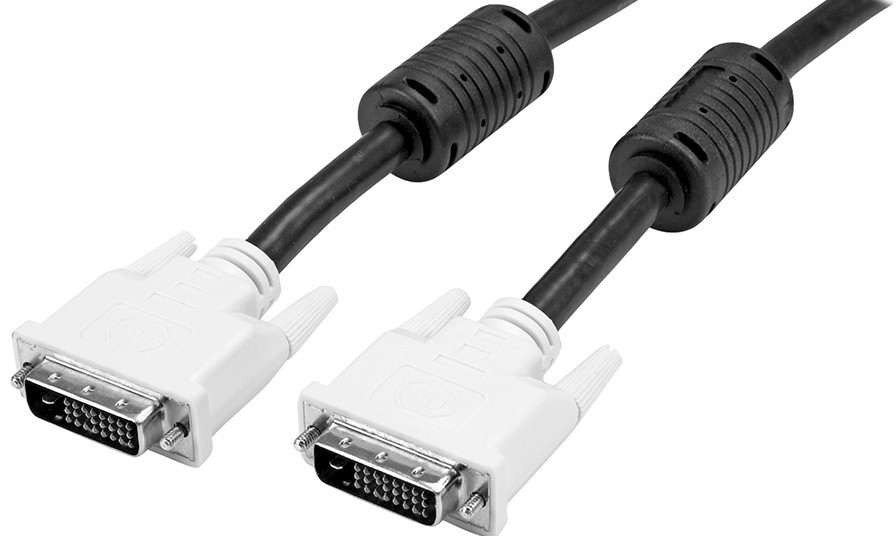

DVI-видеоинтерфейс

DVI Порт (Digital Visual Interface) относится к типу цифрового видеоинтерфейса, который был актуален в конце 90-х годов. Уникальная технология передачи данных позволяет минимизировать искажение сигнала и выводить на экран монитора яркие и четкие картинки. Порт относится к универсальным, так как поддерживает аналоговые и цифровые сигналы. Широко используется для профессионального графического дизайнерского программного обеспечения.

Выпускается несколько типов разъемов DVI для разных целей. Так, например, DVI-A разработан для аналогового видео. Востребованными вариантом DVI — видеоинтерфейса является Dual Link с удвоенной пропускной способностью. К стандартным вариантам, который удовлетворяет большинство повседневных задач относится Single Link.

Итоги: какой видеокабель выбрать?

Для ЖК-телевизора оптимальным выбором будет кабель HDM. Причем даже суперсовременная версия HDMI 2.1 совместима со старым телевизором с разрешением 720p. Для соединения вашего ПК и монитора желательно выбрать кабель DisplayPort. Обратите внимание, какой длины кабель Вам нужен. В ряде случаев выгодней купить удлинитель, чем новый длинный провод.

Не стоит сбрасывать со счетов USB-C или Thunderbolt. Эти кабели предпочтительны для подключения поддерживаемой периферии, так как способны передавать одновременно и данные, и элекропитание, причем в обоих направлениях. Всего один шнур откроет Вам доступ к клавиатуре, внешнему диску. При подключении ноутбука к монитору еще и зарядит лэптоп.

Используйте возможности переходников. Например, если в Вашем ПК старая видеокарта с VGA-разъемом, а монитор с цифровыми интерфейсами, для подключения можно приобрести специальный конвертер — преобразователь сигнала VGA на HDMI или DVI.

Если у Вас не получается самостоятельно подключить электронные устройства и Вы не понимаете, в чем может быть проблема, звоните в Ленремонт по номеру  344-44-44. Специалисты компании «Ленремонт» помогут решить любую проблему и сделают так, чтобы Ваш телевизор, монитор или проектор радовали сочной и ярой картинкой.
