Качество воздуха в офисе влияет на работоспособность и комфорт сотрудников. Рассмотрим основы эффективной вентиляции офисных помещений и задачи, которые она решает.

Задачи вентиляции в офисе

Вентиляция офисных помещений обеспечивает комфорт и продуктивность сотрудников. Вот какие задачи решает вентиляция:

Эффективная циркуляция свежего воздуха на рабочих местах помогает избежать сонливости, поддерживает высокую производительность.
Комфортная атмосфера в переговорных и конференц-залах способствует успешным встречам, обсуждениям.
В курительных и санитарных узлах: удаление неприятных запахов, обеспечение чистого воздуха поддерживает гигиеничные стандарты, комфорт.
Свежий воздух в местах общепита способствует приятным обедам, перерывам.
Недопущение перегрева оборудования гарантирует непрерывную работу информационных систем.
Система дымоудаления обеспечивает безопасную эвакуацию людей в случае ЧС.

С правильной системой вентиляции получаются комфортные и здоровые условия работы для сотрудников. Это повышает продуктивность и создает благоприятную среду в офисе.

Почему важен чистый воздух в офисе

Качество вдыхаемого воздуха оказывает влияние на трудоспособность. Почему нужно уделять особое внимание вентилированию, и как это влияет на повседневную жизнь? Современный образ жизни заставляет нас проводить большую часть времени в закрытых помещениях, особенно в офисах. Но воздух внутри этих пространств не всегда свежий.

Вентиляционные системы в офисах не всегда эффективно очищают воздух, что приводит к последствиям:

ухудшается самочувствие, появляется головная боль, усталость;
снижается трудоспособность персонала;
увеличивается риск заболеваний среди сотрудников, что приводит к большему количеству больничных дней.

Аллергии становятся проблемой для многих людей. Эффективная вентиляция снижает риски аллергических реакций, особенно в сезон цветения.

Также часто офисы переполнены, что приводит к негативным последствиям. Например, конференц-зал, рассчитанный на десять человек, вмещает пятнадцать. В таких случаях воздух быстро насыщается, и его качество снижается, что приводит к ухудшению самочувствия работников.

Соблюдение норм вентиляции

При решении обеспечить вентиляцию в офисе следует учитывать размеры и структуру помещения, число работников и наличие оборудования, учесть технические и финансовые возможности. Стандарты СНиП помогают определить величину воздухообмена для каждого вида помещения. Соблюдаются нормы:

В административных помещениях площадью более 35м² вычисление воздухообмена основано на процессах поглощения тепла и влаги, при этом соблюдаются установленные стандарты.
В административных помещениях менее 35 м² требуется обеспечить восемнадцатикратный обмен воздухом, с его впуском и удалением.
Для приемных помещений необходимо обеспечить 18-кратный воздухообмен с подачей воздуха и 3,5-кратный воздухообмен с его вытяжкой.
Минимальную норму свежего воздуха на человека вычисляют на основе объема воздуха, который составляет 60 м³ на человека.
Естественная система вытяжной вентиляции применима только в случае, если здание имеет высоту не более трех этажей и количество работников не превышает 300 человек.

Оборудование для офиса

В офисных помещениях используют разнообразное оборудование для обеспечения качественной вентиляции. Подходящее оборудование выбирают с учетом особенностей офиса. Выбор зависит от ряда факторов:

размеры офиса и его конфигурация;
обработка воздуха: система аэрации должна гарантировать полный цикл обработки воздуха, включая фильтрацию, подогрев, охлаждение, увлажнение;
равномерное распределение воздуха: хорошая вентиляция должна эффективно распределять чистый воздух во всех кабинетах и помещениях офиса.

Обычно, весь аппарат размещается на верхней части помещения. Каналы воздухообмена устанавливают на потолках, которые скрыты или в фальшперекрытиях.

Пример использования оборудования

На местах работы сотрудников в общих офисных помещениях используют новый приточный воздух и рециркулированный от фэнкойлов. Чистый воздух поступает через столешницу-воздухораспределитель в область дыхания сотрудника, а рециркуляционный воздух направляется под рабочее место.

Когда работник находится на рабочем месте, сенсоры активируют воздушные заслонки для обеспечения притока свежего и циркулирующего воздуха. При покидании места работы клапаны закрываются. Это оборудование для вентиляции способствует поддержанию оптимальных условий на рабочих местах и в других участках.

Вентиляция в переговорных и конференц-залах

Поддержание воздушного обмена в помещениях для собраний и презентаций играет важную роль в создании комфортной атмосферы внутри помещений. Эта система отличается тем, что работает только в нужные моменты, активизируется во время мероприятий и выключается в другое время, что значительно экономит энергию.

При разработке вентиляционной системы для конференц-залов, особое внимание уделяют равномерному распределению воздушных потоков по всей площади помещения, чтобы никто не чувствовал дискомфорт.

Вентиляция в этих помещениях работает автоматически и регулируется на основе содержания диоксида углерода с помощью специальных датчиков. Главное в этом случае – обеспечить соответствующий объем свежего воздуха для каждого зрителя, чтобы поддерживать здоровую атмосферу. Как система вентиляции работает, зависит от конкретных особенностей помещения: она может направлять воздух сверху-вниз или сверху-вниз и затем вверх.

При планировании системы вентиляции в конференц-залах, есть несколько факторов, которые учитывают:

размеры помещения;
его конфигурацию;
наибольшую загрузку во время конференция, деловых встреч, семинаров;
наличие специального оборудования.

Использование диффузоров и дефлекторов в вентиляционных системах обеспечивает равномерное распределение воздуха, экономит энергию при кондиционировании и отоплении помещений, где проводятся мероприятия.

Вентиляция в помещениях для курения и санитарных узлах

Чтобы правильно спроектировать систему вентиляции, учитывают классы состояния воздуха, которые определены на основе уровня загрязненности воздуха от табачного дыма:

класс 1: допустимость высокого уровня – концентрация менее 100 мкг/м³;
класс 2: допустимость среднего уровня – концентрация менее 400 мкг/м³;
класс 3: допустимость низкого уровня – концентрация менее 700 мкг/м³.

При разработке вентиляционных систем для курительных помещений, мы стремимся к задачам:

недопущение диффузии дыма за пределы курительной зоны;
скорое и эффективное удаление дыма от табака;
защита от перемешивания загрязнений с воздухом, циркулирующим в помещении;
обеспечение качества воздуха и уровня загрязнения, не хуже, чем в помещении без отдельной зоны для курения;
максимальное улучшение состояния воздуха и снижение концентрации вредных веществ в курительном месте с использованием доступных технологических решений.

Такой подход обеспечивает необходимый комфорт и безопасность в помещениях для курения и санитарных узлах.

Вытесняющая вентиляция

Принцип работы системы прост: свежий воздух поступает в нижнюю часть помещения через специальные диффузоры с ограниченной скоростью, а дым табака, благодаря своей более высокой температуре, поднимается вверх и структурируется на определенной высоте. Именно в этой зоне устанавливается температурное равновесие, и происходит вытеснение дыма.

Чистый воздух, который уходит вверх, аккуратно изгоняет дым от сигарет и сигар к специальным местам, где его можно убрать из пространства. При этом чистый воздух не смешивается с задымленным. Благодаря этому постоянно происходит обновление воздуха в помещении, и он становится чище от запаха сигаретного дыма.

Чтобы убедиться, что дым от сигарет не попадает в места, где не курят, нужно создать низкое давление в зоне для тех, кто курит. Это давление должно быть на 5 Па ниже, чем в остальной части помещения. Для достижения этого эффекта система, удаляющая воздух, должна функционировать с большей интенсивностью, чем система, подающая естественный воздух.

Хорошим решением являются двойные двери с промежуточной комнатой между ними. Они помогают предотвратить перемещение дыма и запаха сигарет в другие части помещения.

Когда выбираете оборудование, необходимо помнить, что для хорошего качества атмосферного воздуха в комнате, где курят, необходимо, чтобы каждому человеку доставалось не менее 30 литров воздуха в секунду, либо 108 кубических метров в час. Это не так уж и много – это всего лишь минимум, который гарантирует, что воздух будет чистым, и концентрация дыма от сигарет будет низкой, не превышая 100 микрограмм на кубический метр воздуха. В итоге, вытесняющая вентиляция – это именно то, что нужно для поддержания свежего воздуха в пространстве, где курят.

Вариант вентиляции для ограниченного офисного пространства

Представим, что у нас есть компактный офис, включающий две комнаты, туалет и холл. Во всех офисах подвесной потолок. Расстояние от потолка до верхней части помещения — 40 см. Также, в санитарном узле есть внутренний канал для удаления воздуха. Цель: разработать простую систему воздухообмена для этого офиса.

При проектировании нужно учитывать нормы СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», которые гласят, что в офисах требуется соблюдать санитарную норму чистого воздуха в объеме 60 м³/час на каждого присутствующего. Согласно этим требованиям, из туалетов следует отводить воздух в объеме 50 м³/час на каждый унитаз.

Проведя простые математические вычисления, получается, что для офисной комнаты 1 требуется подавать 120 м3/час воздуха, для офисной комнаты 2 — 240 м³/час, и из туалета — 50 м3/час.

Чтобы обеспечить воздуходоступ в помещения 360 м³/час, а воздухоотвод – 50 м³/час, используем воздушный переток в потолке коридора. Это устройство позволяет излишнему воздуху покидать пространство через холл. Такое решение соответствует нормам из СНиП 2.09.04-87* и подходит для административных помещений, площадью до 35 м².

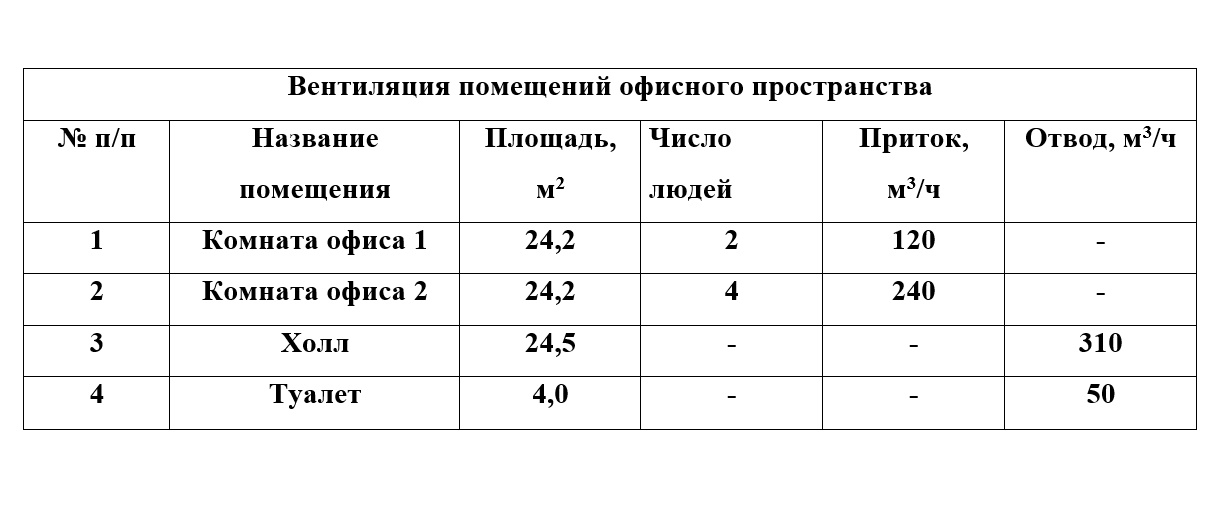

В таблице 1 указаны комнаты офиса, их площади, численность людей, требуемый объем подаваемого и отводимого воздуха, который получился при расчетах.

Основываясь на этой информации и нормах можно определить необходимый диаметр воздуховодов, емкость воздушного нагревателя, подходящие воздухораспределители, фильтры и другие элементы системы вентиляции.

Как функционирует вентиляционное решение для офиса:

Чистый воздух поступает в систему через наружную решетку, которая расположена выше двух метров от земли. Этот воздух фильтруется и нагревается до нужной температуры.
Очищенный и подогретый воздух передается в офисные помещения через воздуховоды, которые спрятаны за подшивным потолком.
Очищенный воздух равномерно распределяется внутри помещений с помощью специальных диффузоров, которые установлены в потолочные панели.
Дополнительные решетки установлены на входных дверях в офисах для обеспечения дополнительной циркуляции воздуха.
Воздух из туалета отводится через специальное вытяжное отверстие и трубу, которая выводит его изнутри здания.

Помните, только опытные специалисты способны обеспечить надежную работу системы вентиляции.

Вентиляционные решения для средних офисов

Работа с вентиляцией в средних офисных помещениях представляет собой более сложную задачу по сравнению с маленькими офисами. Подход к проектированию и монтажу вентиляционных систем в офисах проходит те же этапы, которые описаны в разделе о вентиляции небольших офисов. Но в этом случае существует значительно больше деталей, и допущенная ошибка может обернуться более высокой ценой.

Выбор компании-подрядчика играет решающую роль в успешной реализации проекта. Идеальный вариант – сотрудничество с компанией, которая имеет опыт и специализируется на разработке проектов, так и на монтаже вентиляционных систем.

При расчете системы вентиляции учитываем различные параметры:

планировка помещений;
площадь;
высота потолков;
количество используемого оборудования;
количество сотрудников и посетителей.

Важно подходить к вопросу о вентиляции среднего офиса тщательно и профессионально.

Для офисов средних размеров существует несколько вариантов вентиляционных систем. Рассмотрим на примере, какую систему выбрать для конкретного помещения:

Норма пространства на одного человека составляет 6 м², если в Вашем офисе работает 30 человек, то потребуется 180 м² площади.
Для офиса с небольшим числом сотрудников подойдет система вентиляции с электроподогревом.
Если в офисе много сотрудников, более эффективным решением будет система с водяным подогревом.
Для больших помещений — система с рекуперацией тепла, которая может быть оборудована блоками утилизации.
В качестве альтернативы дорогим заводским установкам можно использовать сборную систему, которая включает вентилятор, фильтр, электрокалорифер для нагрева воздуха и блок утилизации тепла. Эта система более экономична и легко интегрируется в пространство, находящееся выше подвесных потолков.
Вентиляция офиса предусматривает наличие воздуховодов, которые скрыты за подвесными потолками или размещены в коробах вдоль стен офиса.
Некоторые системы включают витые воздуховоды, которые используют как элемент дизайна помещения.

Воздух подается и удаляется через вентиляционные решетки в стенах или специальные розетки на потолке.

Вентиляция серверной комнаты

Серверное помещение — это место, где находится оборудование и устройства для телекоммуникации. В нем может размещаться оборудование для распределения сигналов и большое количество активных устройств для связи.

Когда речь идет о микроклимате в серверном помещении, следует обеспечить оптимальные условия для работы оборудования. Это означает, нужно поддерживать определенную температуру и влажность в помещении. Система управления микроклиматом должна работать непрерывно, обеспечивая необходимые условия в жаркое и в холодное время года.

Если центральная система не способна обеспечить стабильные параметры температуры и влажности, то необходимо установить независимую систему управления в самом серверном помещении.

Для поддержания оптимальных условий в серверном помещении рекомендуют поддерживать температуру в диапазоне 20-25°C и относительную влажность в пределах 40-55%. Для измерения микроклимата следует размещать датчики на высоте 1,5 метра от пола при использовании воздушного охлаждения и в монтажной конструкции при водяном охлаждении.

Система вентиляции должна обеспечивать создание избыточного воздушного давления в серверном помещении и осуществлять двухступенчатую очистку воздуха перед его поступлением в помещение. Это включает в себя применение фильтров и использование герметичных воздуховодов из прочных материалов. Регулярная очистка воздуховодов и оборудования также играет важную роль в поддержании высокого качества воздуха в помещении.

Для обеспечения вентиляции в серверной комнате используют две основные схемы:

«Сверху вниз» — это метод, который применяется, когда тепловая нагрузка на серверную комнату остается ниже 400 Вт/м² пола. Воздух подается в помещение сверху, что помогает охлаждать оборудование.

«Снизу вверх» или комбинированный метод — используется, когда тепловая нагрузка в серверной комнате превышает 400 Вт/м² пола. При этом часть воздуха подается снизу через перфорированный пол или специальные воздухораспределители, а часть сверху. Это помогает более эффективно удалять тепло, выделяемое оборудованием.

Для оптимальной работы системы вентиляции необходимо установить регуляторы расхода воздуха в устройствах воздухораспределения и воздухоудаления. Также можно использовать устройства для количественного регулирования воздушного потока, устанавливая их на ответвлениях воздуховодов от основных магистралей на определенном расстоянии от вентиляционных решеток.

Когда дело касается надежной и эффективной вентиляции для серверной комнаты или офиса средних размеров, важно иметь надежного партнера на своей стороне.

Компания «Ленремонт» проведет установку и монтаж вытяжки, а также ремонт и ее обслуживание. Наши специалисты обладают богатым опытом и обеспечат максимальную эффективность работы оборудования. Ленремонт поможет создать комфортное и безопасное рабочее окружение.

Свяжитесь с нами по номеру: 344-44-44, и наши эксперты ответят на все вопросы. Если не хотите звонить сами, отправьте заявку на обратный звонок на сайте. Диспетчер Ленремонта свяжется с Вами в ближайшее время и проведет бесплатную консультацию.
