Зачем нужны странные цилиндры перед разъемами электронных кабелей
Содержание:

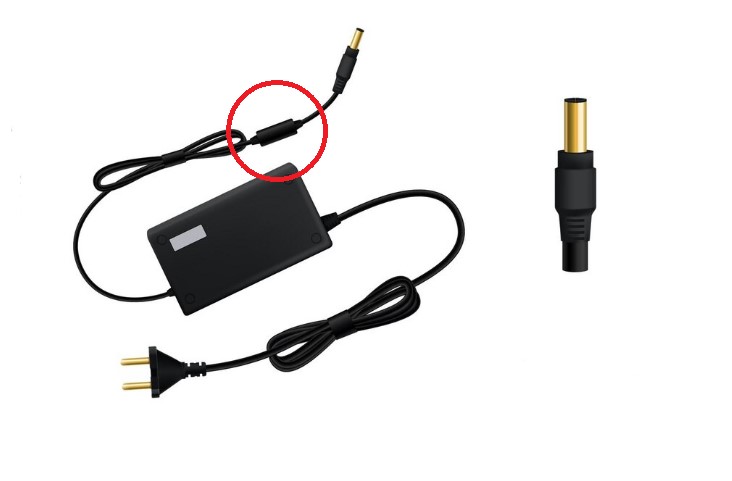

На многих компьютерных кабелях можно видеть цилиндр перед штекером. Они есть на проводах питания ноутбуков, шнурах для подключения устройств через USB, на кабелях передачи аудио и видеофайлов HDMI, D-Sub. Конечно же, это не украшение, а технический элемент, имеющий конкретное назначение.
Такие устройства называют ферритовыми фильтрами. Как правило, они располагаются на обоих концах кабеля, примерно в 3 см от разъемов.
Назначение ферритовых цилиндров
Эти элементы устанавливают для подавления высокочастотных электромагнитных помех. Проще говоря, они защищают Ваш компьютер или телевизор от наводок, создаваемых мобильными телефонами, электронной аппаратурой и микроволновыми печами СВЧ.
Цилиндры состоят из ферритового сердечника и пластикового корпуса. Феррит – это железоуглеродистый сплав, способный поглотить электромагнитное излучение высокой частоты, преобразовывать его в тепло, которое рассеивается в окружающую среду.
Ферритовые фильтры оказывают следующее действие:
- поглощают электромагнитные волны, исходящие от устройств. При этом повышают качество видеоизображений, устраняют прерывание связи;
- частично компенсируют затухание кабельного сигнала из-за посторонних наводок. Установка фильтра особенно эффективна в длинных проводах, которые улавливают побочные электромагнитные шумы;
- задерживают электромагнитные помехи, исходящие от самого провода.

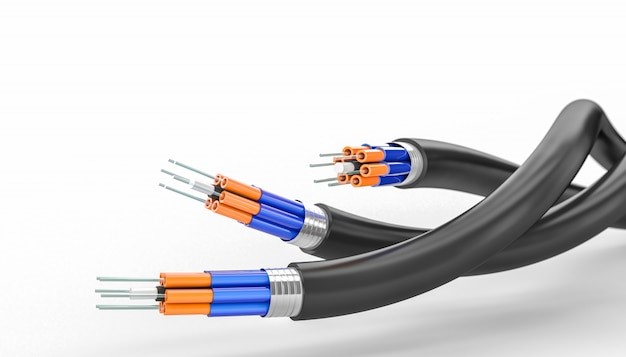

Существуют так называемые экранированные кабели, в которых имеется фольгированная обмотка или специальная оплетка. Экран выполняет ту же роль, что и ферритовый фильтр, поэтому на таких проводах цилиндры могут отсутствовать.
Для эффективного устранения помех важно использовать экранированные провода с подходящими электромагнитными характеристиками и качественной сборкой.
Вам не нужно обязательно приобретать дорогие кабели для компьютера или телевизора. На качестве получаемого сигнала может сказаться лишь наличие внутренних дефектов в проводах. Если Вы используете кабель с бракованной обмоткой или нарушенной изоляцией, на мониторе возникает прерывистое изображение со «снегом», полосами, квадратами и другими искажениями.
Нужно ли обязательно использовать кабели с ферритовыми фильтрами или для улучшения сигнала достаточно экранирования проводов? Ответ неоднозначный. Все зависит от силы помех и от конкретных условий, в которых работает Ваш компьютер, телевизор или другая аппаратура.
Типы ферритовых фильтров, особенности применения

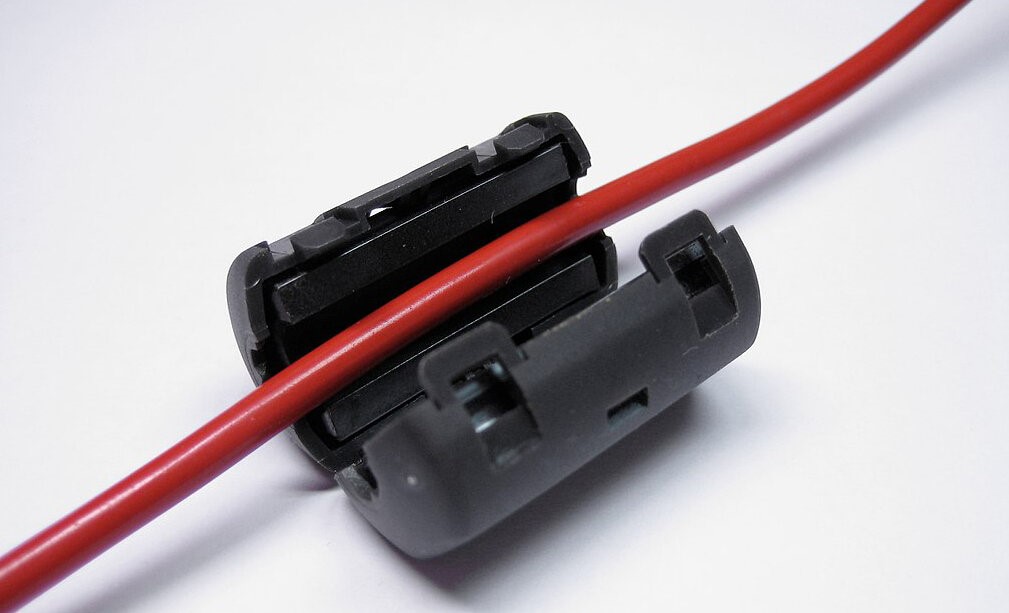

Существуют ферритовые фильтры двух типов: цельные, дополняющие конструкцию кабеля, и съемные, снабженные специальными защелками. Фильтр подбирают так, чтобы его внутренний диаметр соответствовал толщине кабеля.

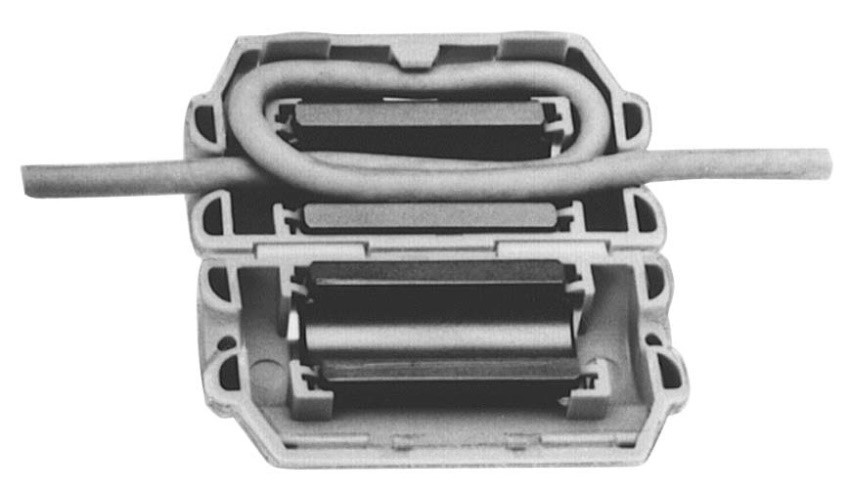

Провод укладывают двумя способами – пропускают по центру сердечника или делают дополнительный внутренний виток. Второй вариант используют, чтобы улучшить сопротивляемость фильтра и повысить эффективность защиты. После укладки кабеля защелка плотно закрывается.
