Обзор основных видов вытяжной вентиляции

Содержание:

  1. Системы с естественным побуждением
  2. Конструкция вытяжки естественного типа
  3. Системы с механическим побуждением
  4. Особенности местной вентиляции
  5. Характеристика общеобменной вентиляции
  6. Оборудование для местной вытяжки
  7. Остались вопросы?

Вытяжная вентиляция убирает из помещения производственного, офисного или жилого воздух, который был загрязнен или нагрет. Обычно на объекте создаются как приточные, так и вытяжные системы вентиляции. Хотя иногда может выполняться только одна из них. Тогда воздушные потоки подаются в помещение с улицы или из другого помещения через предусмотренные для этого проемы или удаляются на улицу или в другие помещения.

По способу побуждения воздушных масс к движению различают два вида таких систем:

  • с естественным побуждением,
  • с механическим побуждением.

А по принципу работы выделяют:

  • Местную вентиляцию, то есть локальные установки;
  • Общеобменную вентиляцию, которая работает во всем здании.

Системы с естественным побуждением

Для работы здесь не требуется внешних усилий, так как воздух подается естественным путем, под действием природных факторов. Примером таких систем являются стандартные вытяжные каналы в стенах квартир и домов. Воздушные массы перемещаются из-за разницы в давлении снаружи и внутри здания. Главное достоинство таких систем – простота исполнения и низкая цена.

Но есть и недостатки. Уровень тяги зависит от условий на улице. Иногда система и вовсе перестает работать. Это происходит, когда давление внутри помещения и на улице становится одинаковым.

Работу системы сложно регулировать. На улице может быть сильный ветер, или безветрие — от этого зависит уровень тяги. Чтобы иметь возможность его изменения независимо от погоды, в вентиляции устанавливаются задвижки и заслонки.

Конструкция вытяжки естественного типа

В самом простом виде естественная вытяжка состоит из форточек и проемов в дверях. Система не всегда эффективна, но для ее работы не требуется установка дополнительного оборудования.

Продуктивность вытяжной вентиляции зависит и от материалов, из которых построен дом. Так, в деревянном доме стены «дышат», поэтому вентиляция в нем лучше. А в кирпичных домах воздухообмен производится только через форточки и отверстия в дверях, окнах.

На кухне и в санузле необходима усиленная вентиляция, поэтому там делают каналы в стенах, через которые обеспечивается более эффективная подача и удаление воздуха.

В жилых домах такие каналы – основа естественной вентиляции. В сети есть один главный канал, от которого идут более мелкие к каждой квартире. Такая система обеспечивает общий микроклимат в доме без необходимости применения дополнительных устройств и механизмов.

Системы с механическим побуждением

Это принудительная вытяжка, в которой для более эффективной работы вентиляции используется вентилятор определенной мощности. Для работы устройства нужно подключить его к электрической сети. Также система оснащается другими вспомогательными механизмами, которые позволяют регулировать движение воздушных масс и повышают функциональность системы, например, благодаря встроенным датчикам.

Механическая вентиляция сложнее, так как нужно устанавливать дополнительное оборудование, другие элементы, а затем все это объединять и выполнять подключение к электрической сети.

Принудительная вентиляция состоит из таких основных элементов:

  • Главная вытяжка, которая является ядром всей системы. Обычно используется радиальный или осевой вентилятор.
  • Воздуховоды. По трубам воздух из помещения удаляется наружу.
  • Механизмы управления. С их помощью можно менять скорость работы вентилятора, что позволяет снизить или повысить объемы воздухообмена.
  • Фильтры. Обычно используются на производствах – там, где воздух загрязнен различными примесями. Из помещения они удаляются и так, но фильтр позволяет исключить загрязнение внешней среды.

Также при покупке деталей для вытяжной вентиляции могут потребоваться зажимы, крепления и другие запчасти.

Особенности местной вентиляции

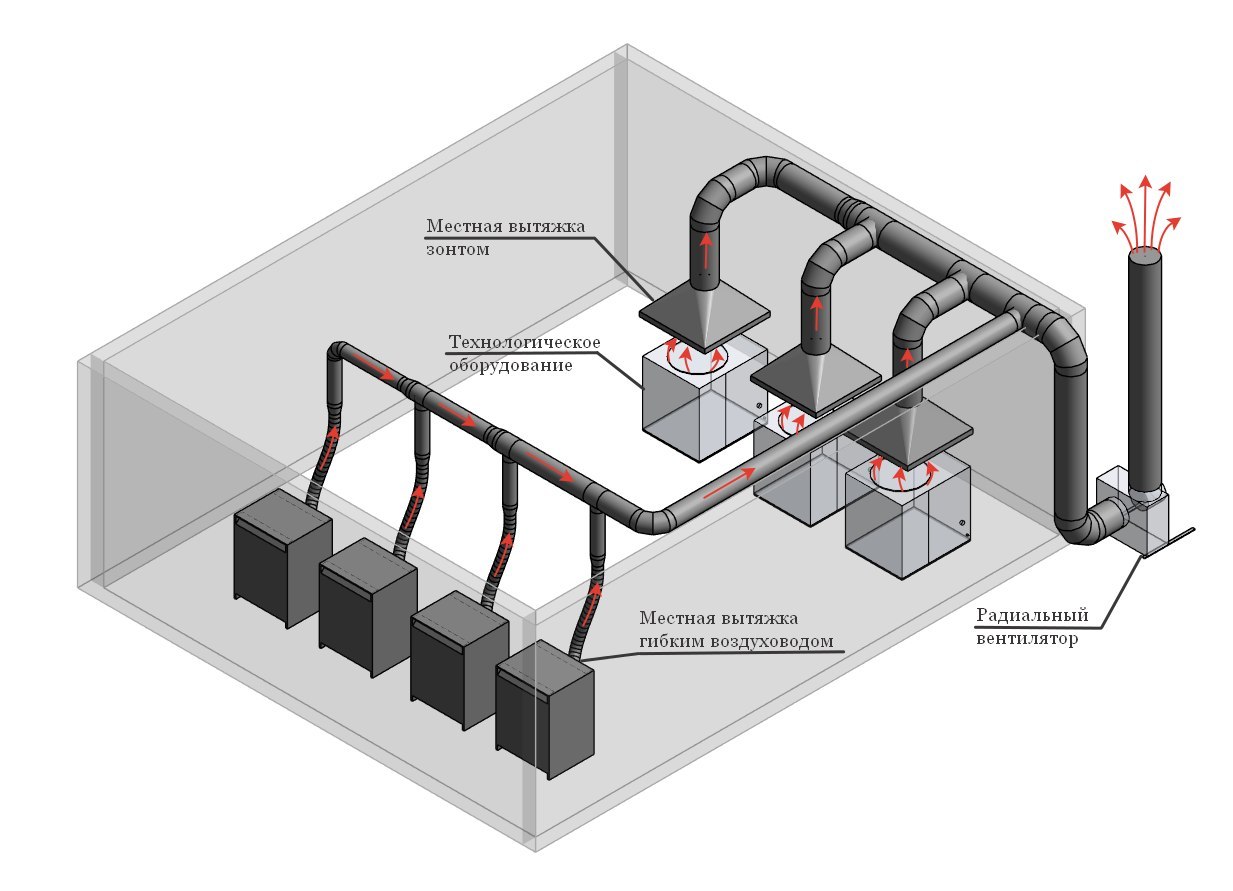

Система применяется для локального отвода загрязнений, дыма, тепла, которое выделяет оборудование. Обычно используется там, где можно удалить загрязненные воздушные массы непосредственно в месте их возникновения. Такая вентиляция может применяться на кухнях. Для удаления загрязнений устанавливают местные отсосы. Можно использовать различные конфигурации такой вентиляции: в виде завесы, зонта, кожуха и прочие.

При обустройстве местной вытяжки нужно учитывать такие моменты:

  • Желательно полностью укрывать оборудование или место, на котором возникают вредные испарения.
  • Вентиляция должна иметь такую конструкцию и располагаться таким образом, чтобы не снижать производительность труда и никак не мешать.
  • Вредные испарения должны удаляться в направлении их естественного движения. То есть, горячий воздух удаляется вверху, холодный воздух и пыль – внизу.

По варианту исполнения местные отсосы бывают полуоткрытыми и открытыми. Полуоткрытые системы состоят из вытяжных шкафов и зонтов. Открытые системы состоят из бортовых отсосов, которые обычно применяются при высоком уровне загрязнений. Также бывают более сложные системы, которые состоят из укрытий, всасывающей сети воздуховодов, центробежного или осевого вентилятора и вытяжного канала.

При создании местной вытяжки на производствах, где необходимо избавиться от пыли, перед удалением воздуха на улицу он сначала очищается. При сильных загрязнениях возможно использование нескольких фильтров.

Локальные вытяжки продуктивны, так как с их помощью можно отводить вредные испарения и удалять пыль в месте образования, исключая загрязнение всего воздуха в помещении. Также это позволяет экономить ресурсы, так как не нужно осуществлять вытягивание больших объемов воздуха, часть их которых была бы лишней и вытягивалась бы просто так.

Но есть у местной вентиляции и недостатки. Если загрязнения возникают во всем помещении, а не в одном или нескольких местах, она не может обеспечить эффективное их удаление. Такое бывает, если работы выполняются по всему помещению или оборудование постоянно перемещается.

Поэтому местная вентиляция используется в качестве полезного дополнения к основной вытяжке, и только там, где имеются источники локальных загрязнений. Основное ее назначение – именно такие загрязнения, а не очистка всего воздуха в помещении.

Характеристика общеобменной вентиляции

Система используется в больших помещениях, в которых постоянно возникают загрязнения. На деле она применяется практически везде, и под термином «вентиляция» обычно подразумевается как раз такое решение. Простейший вариант общеобменной вытяжки, который Вам хорошо знаком – системы, применяемые в жилых и офисных зданиях. Необходимая производительность вентиляции определяется в зависимости от норм воздухообмена, которые установлены санитарными нормами и другими стандартами.

В основном вытяжка имеет естественное побуждение воздуха, так как объемы воздухообмена в таких зданиях небольшие, а ее устройство гораздо выгоднее по цене, чем применение вытяжки с механическим побуждением. Да и зачем ее применять там, где вполне достаточно производительности естественной вентиляции?

Но есть у естественной системы минусы:

  • на ее эффективность влияют условия на улице;
  • она не подходит для создания комфортного микроклимата в помещениях, так как нет фильтров, средств нагрева воздушных потоков.

Более сложный вид общеобменной вытяжки – система вентиляции в общественных зданиях. Такую Вы могли видеть в спортивных залах, торговых павильонах. Здесь воздух загрязняется сильнее, поэтому нужно удалять его более эффективно. Для этого применяются решения с механическим побуждением движения воздушных потоков. Система выделяется сложной схемой и большими объемами удаляемого воздуха. Особенно сложно ее создавать в бассейнах, так как там нужно обеспечить не только оптимальный микроклимат для людей, но и условия для долговечности материалов, которые могут быстро разрушиться от избытка влаги.

Третий вид общеобменной вытяжки – вентиляция на производстве. При обустройстве системы учитывается не только объем загрязнений, но и тип загрязняющих веществ. Для производств нет норм кратности воздухообменов по санитарным требованиям и другим стандартным правилам. Объем воздухообмена определяется в зависимости от типа объекта, особенностей применяемого оборудования и образуемых загрязнений.

Оборудование для местной вытяжки

Вытяжные системы могут оснащаться:

  • установками, которые располагаются снаружи источника загрязнения;
  • устройствами, которые полностью перекрывают источник испарений;
  • передувками.

Весьма продуктивными являются системы, в которых укрытие вентиляции полностью перекрывает источник выделения загрязнений. Но использование такой конструкции возможно не везде. Тогда можно применять вытяжные шкафы, вытяжные зонты, отсосы. Также загрязнения могут удаляться непосредственно из внутренней части устройств. Другой вариант – установка оборудования в специальную капсулу.

Отсос способен удалять загрязнения с небольшим расходом воздуха. Такие системы эффективны при обустройстве местной вытяжки для пайки. Вытяжной зонт – разновидность отсоса. Применяется для втягивания воздуха, который поднимается вверх.

Вытяжной шкаф хорошо удаляет загрязнения при минимальном воздухообмене. Устройства бывают:

  • с верхним втягиванием для сбора влаги и горячих воздушных масс;
  • с нижним и комбинированным втягиванием для удаления тяжелых паров;
  • с боковым втягиванием и улиточным вентилятором для удаления пыли.

Двигатель и вентилятор в шкафу образуют воздушные завихрения, исключая распространение пыли по помещению. Например, такая система применяется при выполнении сварки небольших деталей в цеху. Используется шкаф с верхним втягиванием воздуха и надвижным укрытием.

При образовании нетоксичных испарений и пыли воздух должен поступать в вентиляцию со скоростью 0,6 – 0,7 м/сек. При образовании токсичных веществ скорость должна быть около 1 – 1,5 м/сек.

Также могут применяться всасывающие панели. Они актуальны при образовании вредных газов, пыли, нагреве воздуха. Панель располагается таким образом, чтобы вредные испарения втягивались максимально далеко от лица сотрудника. Для этого она соединяется с двигателем нужной мощности, расположенным внутри вентиляции. Такие приспособления хороши при выполнении в цеху сварки больших деталей. Панель может оснащаться втягивающими контурами с одной или двух сторон.

Скорость втягивания воздуха должна быть такой:

  • для горячей пыли — 3,5–4,5 м/сек;
  • для вредных газов, испарений без механических примесей — 2–3,5 м/сек.

Бортовые отсосы – еще один тип вытяжки. Они используются, когда вентиляцию нельзя располагать сверху из-за особенностей производства. Так, в гальванических цехах токсичные испарения образуются над раствором, которым залита ванна. В ванне по бортам имеются бортовые отсосы, которые постепенно втягивают этот воздух.

Если Вы только планируете обустройство вытяжной вентиляции, нужно подготовить проект всей системы, а также произвести расчет объемов воздухообмена. Отметим, что данную задачу лучше доверять специалистам. Качественная вытяжка – это необходимая вещь для обеспечения безопасности в помещении. Профессионалы Ленремонта без проблем проведут монтаж и установку вентиляции. Заказать эти услуги Вы можете по телефону в Санкт-Петербурге 344-44-44.
