Как работает приточная система вентиляции


Содержание:

  1. Какую обработку проходит воздух
  2. Какая бывает вентиляция
  3. Из каких элементов состоит система
  4. Как происходит управление
  5. В чем недостатки приточной вентиляции
  6. Где лучше устанавливать оборудование
  7. Можно ли совместить с рекуперацией
  8. Существуют ли окна с вентиляцией
  9. Остались вопросы?


Приточная вентиляция необходима, чтобы в помещение постоянно поступал свежий воздух: чистый, насыщенный кислородом. Он проходит предварительную подготовку. Это может быть фильтрование, подогрев, охлаждение или орошение.

Какую обработку проходит воздух

Воздух поступает в систему через вентиляционные решетки и проходит подготовку. Обязательный этап – фильтрация через систему элементов, которые удаляют частицы разного размера. Они задерживают твердые включения, пыль, копоть, аэрозоли, газообразные соединения. Фильтрация очищает потоки от вредных компонентов, защищает людей от инфекций, заболеваний, которые могут вызывать химические компоненты, образующиеся при технологических процессах.

Как и в других системах кондиционирования, вентиляция приточного типа, кроме фильтрования, может включать другую обработку: повышение или понижение температуры, изменение уровня влажности. Подготовка воздуха меняет его состав и свойства, параметры можно подобрать под конкретный случай. Из-за этого приточная вентиляция востребована в жилых помещениях: квартира, дача, загородный дом для круглогодичного проживания.

Для создания комфортного микроклимата входящий воздух нагревается при помощи калорифера. Он меняет мощность, в зависимости от параметров на улице и объема помещения. Оборудование бывает водяного и электрического типа. Правильно подобранная техника обеспечит хорошее самочувствие людей, которые находятся в здании, поэтому к его выбору нужно отнестись ответственно.

Какая бывает вентиляция

Системы делят на категории по таким параметрам:

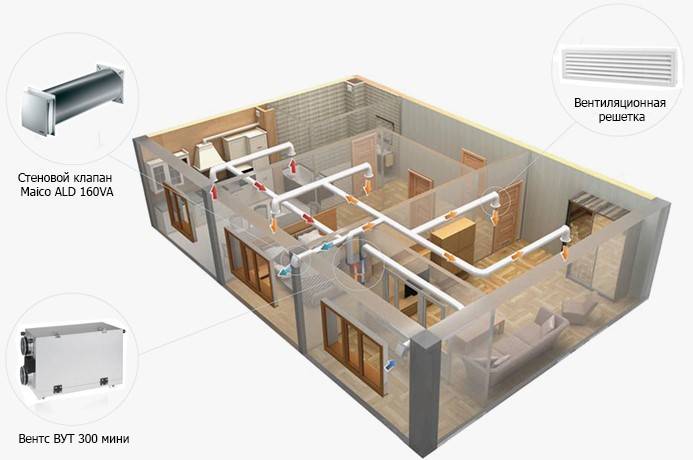

  • Особенности воздуховода. Канальная конструкция предполагает наличие системы труб, по которым поступает чистый воздух. При обустройстве бесканального варианта газ проходит только через продухи в стенках, окнах.

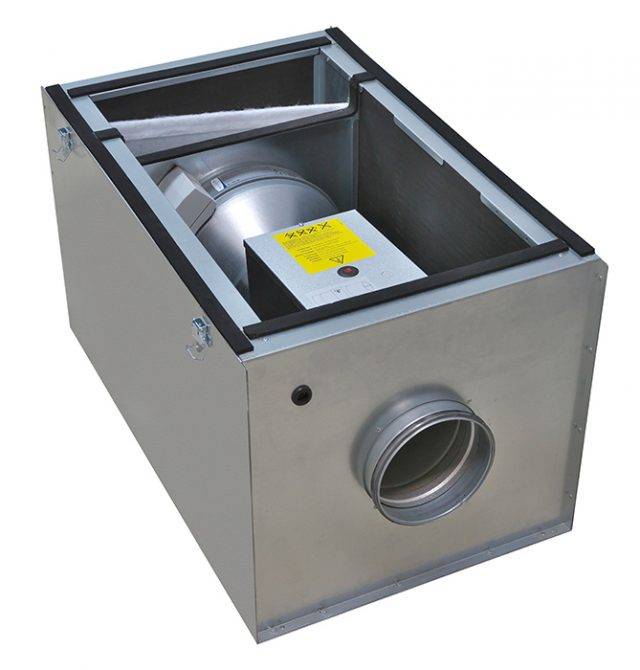

  • Устройство. Сборную систему монтируют из многих аппаратов, соединенных друг с другом. В моноблочном типе большинство приборов объединяют в одном корпусе.
  • Метод подачи воздуха. Система местного уровня обеспечивает приток кислорода к определенной зоне в здании, комплексная гарантирует необходимые параметры климата во всем помещении, равномерно распределяя потоки. Аварийная система реагирует на концентрацию дыма, удаляет его при пожаре, чтобы не было отравления людей угарным газом и другими продуктами горения.

Мощность вентиляции приточного типа варьируется от 10 до 10 000 м3/час. Установка калорифера позволяет нагревать поступающий газ до температуры +18…+30 градусов.

Из каких элементов состоит система

Главное отличие приточной вентиляции от кондиционера в том, что она наполняет комнату чистым свежим воздухом. Она не просто «гоняет» его по помещению, а забирает новые порции с улицы, что повышает содержание кислорода. Оборудование для приточной вентиляции стоит дороже кондиционеров, но оно эффективно поддерживает параметры микроклимата и заботится о здоровье людей.

Воздух, в котором много СО2 и мало кислорода несет угрозу для настроения, самочувствия и работоспособности людей. За счет механической подачи свежих порций в помещение из него выводятся наружу отработанные потоки воздуха. Чтобы собрать систему, необходим большой перечень компонентов.

Решетка. Решетка для забора воздуха может быть круглой или квадратной, иметь планки и отверстия между ними. Сквозь нее кислород поступает в магистраль. Элемент выполняет две функции:

  • защищает воздуховоды и технику от дождя, мусора, листвы, мелких птиц;
  • закрывает, декорирует продухи в стенах.

Для лучшей защиты воздухозаборную решетку можно дополнить сеткой.

Клапаны. Эта деталь блокирует поступление свежих потоков, если вентиляционная система выключена. Клапан необходим в морозные дни, чтобы в помещение не попадало слишком много холодного воздуха, не проникал снег.

Элемент функционирует за счет электропривода, чтобы оборудованием можно было управлять в автоматическом режиме. Когда вентилятор в системе включается, клапан автоматически открывается и происходит воздухообмен. Если он прекращает работать, задвижка закрывается.

Фильтры. Перед фильтрующими элементами стоит две задачи:

  • очистить воздух от частиц и веществ, потенциально опасных для человека;
  • защитить систему от засорения.

В вентиляции устанавливают систему фильтров грубой очистки, чтобы задерживать крупные загрязнители (мусор, насекомых, грязь) и мелкие частицы (пыль, пух, аэрозоли). Размер примесей, которые удаляет элемент – от 10 мкм.

При повышенных требованиях к чистоте воздуха в системе предусматривают фильтры тонкой и особо тонкой очистки, которые удаляют загрязнители размером до 1 мкм и до 0,1 мкм соответственно.

Для фильтрации на металлической рамке закрепляют материал из синтетических волокон. Его необходимо очищать каждый месяц, чтобы система работала эффективно, не повышалось сопротивление в магистрали.

Калориферы. Зимой оборудование подогревает поступающий чистый воздух до комфортной температуры. Аппараты бывают двух типов:

  • Водяные. Температура теплоносителя должна быть не ниже +70 градусов. Этот тип калориферов подходит для просторных помещений площадью более 100 м2, чтобы затраты на работу техники были не слишком большими.
  • Электрические. Они подходят для небольшой системы, поскольку легко монтируются, не требуют подключения к воде.

Чтобы снизить затраты на подогрев газа, в вентиляции применяют рекуператоры. В оборудовании поступающие холодные потоки подогреваются от энергии теплого отработанного воздуха, который удаляется из помещения. Чистая и отработанная масса при этом не смешиваются.

Шумоглушители. При работе вентиляционного оборудования из-за вращения лопастей образуются турбулентные завихрения газа. Они создают аэродинамический шум, который способен распространяться по системе воздуховодов, особенно, если они изготовлены из металла.

Чтобы функционирование системы не вызывало звуковую нагрузку, в ней устанавливают шумоглушители. Элемент имеет особую форму, которая меняет параметры воздушной массы, поглощает звуки.

Вентиляторы. Оборудование нагнетает свежий воздух от решетки по системе труб в комнату, рабочую зону и обеспечивает необходимый уровень давления в сети, чтобы обмен был эффективным. Вентиляторы с учетом формы и размера каналов выпускают прямоугольной и круглой формы.

Воздуховоды. После очистки и обработки в шумоглушителе потоки распределяются по комнатам по сети труб, собранных в магистраль при помощи фасонных элементов: повторов, тройников. Воздуховод подбирают по:

  • сечению, от которого зависит пропускная способность системы;
  • форме (круглая, квадратная);
  • материалу и степени жесткости.

Скорость газа в трубах регулируется, чтобы не возникало аэродинамического шума. Жесткие магистрали делают из стали с оцинковкой, их выпускают с прямоугольным сечением. Гибкие трубы производят из алюминия, они круглые. Прочность обеспечивает стальная проволока, которая скручена в спираль, армирует алюминий.

Мягкие элементы удобно монтировать, поскольку их можно ужимать, словно гармошку. Но из-за гофрированной поверхности они склонны издавать больше шума при работе вентиляции, поэтому такие воздуховоды используют для систем небольшого размера.

Распределители. Чтобы свежий подготовленный воздух равномерно поступал в помещение и распределялся по нему, не создавая сквозняка и завихрений, на выходе из магистрали устанавливают распределители. Это могут быть решетки, диффузоры, декоративные панели с перфорацией, устройства щелевого типа или с соплами.

По геометрической форме потоки могут быть нескольких видов:

  • Если отверстия сделаны в форме круга или квадрата, то они рассекают поток на компактные струи.
  • При установке поперек канала элементов с плоским диском, распределение будет веерного типа.
  • Струи будут иметь плоскую форму, если установить устройство щелевого типа.

На стены и потолок чаще устанавливают распределители в виде решеток или плафонов. Они рассекают воздушные массы, прикрывают отверстие для его подачи в помещение, позволяют регулировать интенсивность потока.

Автоматика. Для регулировки работы оборудования необходим электрический щит. Самый простой вариант – это выключатель для старта и остановки вентилятора. Более эффективно управление автоматическим способом, чтобы включать обогреватель при определенной температуре, отслеживать чистоту воздуха, регулировать степень открытия клапана. Для работы необходимо собрать систему из датчиков, контроллеров, термостатов и т.д.

Как происходит управление

Для квартиры, небольшой дачи или офиса достаточно компактной установки с воздуховодом. Управление происходит при помощи пульта, что позволяет:

  • регулировать интенсивность подачи воздуха;
  • подогревать его, корректировать температуру от +5 до +30 градусов;
  • программировать запуск и остановку по таймеру;
  • подключать вытяжной вентилятор;

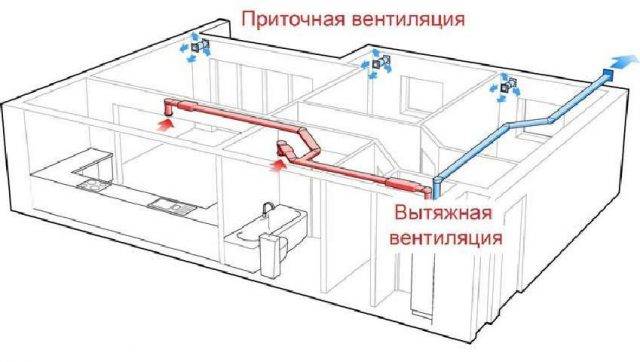

  • синхронизировать работу приточного и вытяжного оборудования.

В системе управления предусмотрена защита при возникновении аварий. Техника останавливается в случае перегрева, поскольку в ее обмотке есть тепловая защита. Если она срабатывает, блокируется работа вентилятора, световая индикация сигнализирует об аварийном отключении. Вентиляцию можно оснастить манометром для контроля перепада давления. Это позволит блокировать попадание холодного воздуха при прекращении работы оборудования.

В чем недостатки приточной вентиляции

У приточной вентиляции много преимуществ, но есть и недостатки:

  • Систему сложно монтировать в уже готовом помещении, придется многое переделывать.
  • Установка имеет большой размер, поэтому для нее необходимо найти место, делать пристройку.
  • При работе техника издает много шума, надо монтировать звукоизоляцию. Ее слой скрадывает полезную площадь помещения.
  • Для прокладывания и эффективной работы системы требуется разработать проект, продумать разводку каналов.
  • Чтобы поступающий свежий воздух не причинял дискомфорт, важно устанавливать нагревательные элементы. Они работают не только в зимнее время.
  • Для очистки воздуха требуется система фильтров, которые удаляют пыль, грязь, неприятный запах. Их нужно своевременно очищать, заменять.
  • Систему нельзя смонтировать без теплоизоляции, иначе из-за разницы температур потоков будет скапливаться конденсат. Это чревато развитием грибка, плесени.
  • В воздухе с улицы постоянно меняется уровень влажности. Нужно предусмотреть контроль этого параметра и возможность регулировки до оптимального уровня с осушением или орошением.

Все эти факторы необходимо учесть при обустройстве приточной вентиляции, иначе при ее работе возникнет много проблем.

Где лучше устанавливать оборудование

Монтаж вентиляционной системы избавляет владельцев квартир и домов от постоянного открывания окон на проветривание. Оборудование защищает фурнитуру окон от износа и наполняет помещение более комфортным воздухом, очищенным от пыли, грязи, подогретым. За счет автоматической регулировки открытия клапана вентиляция работает эффективно.

Для одной комнаты доступы разные варианты:

  • Если поставить оборудование возле окна, то технику легко декорировать шторами. Клапан над батареей обеспечит нагрев поступающего снаружи воздуха.
  • Если закрепить технику вверху, то за счет разницы температур потоки будут смешиваться.

Чтобы оборудовать квартиру или коттедж с большим числом комнат, необходимо разработать проект, предусмотреть место установки решеток, труб, рассчитать траекторию потоков. Ошибки при проектировании приведут к тому, что неприятные запахи будут распространяться по всему жилищу.

Можно ли совместить с рекуперацией

Чтобы снизить затраты на обогрев воздуха, поступающего снаружи зимой, приточную вентиляцию дополняют рекуператорами. В этом оборудовании свежие холодные потоки частично подогреваются теплым воздухом, который покидает комнату. Происходит теплопередача без смешивания чистого и отработанного газа.

Рекуператор только частично подогревает воздух, основное повышение его температуры происходит за счет прямого нагрева от калорифера. Но в зимнее время оборудование существенно снижает расходы на эксплуатацию системы. Чем больше разница температуры за окном и внутри дома, тем эффективнее работает рекуператор. Он пригодится также летом, чтобы охладить горячий воздух с улицы, обеспечить комфортный микроклимат и снизить расход электроэнергии на кондиционирование.

Существуют ли окна с вентиляцией

Окна по своей конструкции – вентиляция приточного типа. Открытая форточка, щели, неплотно прилегающие рамы к каркасу обеспечивают поступление кислорода в комнаты. Это больше характерно для старых домов, где установлены деревянные рамы.

Современные металлопластиковые окна плотные и герметичные, обладают высокой тепло- и звукоизоляцией. Они практичны в использовании, хорошо защищают от холода и городского шума, но в закрытом состоянии квартира получается как термос. Без приточной вентиляции в ней повышается влажность воздуха, из-за чего появляется сырость, развивается плесень, а на стеклах образуется конденсат и наледь. Спертый воздух негативно влияет на работоспособность и здоровье людей.

Чтобы избежать подобных проблем, в окна встраивают специальные элементы. Это система клапанов на ПВХ рамах, которые регулируют уровень влажности, температуру воздуха, предотвращают скопление влаги на стеклах. Корректировать функционирование клапанов можно вручную или при помощи автоматики.

Для эффективной работы приточной системы вентиляции важно правильно ее установить. С учетом всех нюансов сделать это могут только квалифицированные специалисты с большим опытом. Поэтому, если есть необходимость в установке системы вентиляции, лучше обратиться в компанию «Ленремонт». Для этого надо позвонить по номеру: 344-44-44.
