Как обустроить вентиляцию в отеле или гостинице

Содержание:

  1. Расход воздуха для комфорта постояльцев
  2. Требования к монтажу систем вентиляции и кондиционирования
  3. Требования к уплотнителям
  4. Как происходит крепление
  5. Нормы по отступам
  6. Применение подвесок и опор
  7. Требования по монтажу вентиляторов
  8. Виды систем для отелей
  9. Остались вопросы?

Для мини-отеля и огромного гостиничного комплекса большое значение имеет система вентиляции и кондиционирования номеров, помещений общего пользования. Грамотно спроектированная вентиляционная система – залог комфорта гостей отеля, поэтому ее необходимо продумать до строительства объекта. После подготовки проекта выбирают необходимое оборудование, осуществляют его монтаж.

Сложность системы для воздухообмена в отеле обусловлена тем, что гостиница состоит из разных по функциям помещений: номера для проживания, санузлы, ресторан и кухня, конференц-залы, тренажерный зал и технические помещения. Для каждого из них необходимо обеспечить свои условия вентиляции, кондиционирования, интенсивность замены воздуха. Из-за этого система микроклимата должна соответствовать таким требованиям:

  • Индивидуальный подход. Система должна обеспечивать разные параметры для различных помещений.
  • Надежность. Оборудование обязано работать без сбоев, легко обслуживаться, ремонтироваться.
  • Высокое качество. Обмен воздуха должен проходить с такой интенсивностью, чтобы отделка, мебель, декор не впитывали запахи.
  • Отсутствие шума. Поскольку основной фонд отеля – это жилые номера, то техника должна функционировать с минимальным уровнем шума.

Расход воздуха для комфорта постояльцев

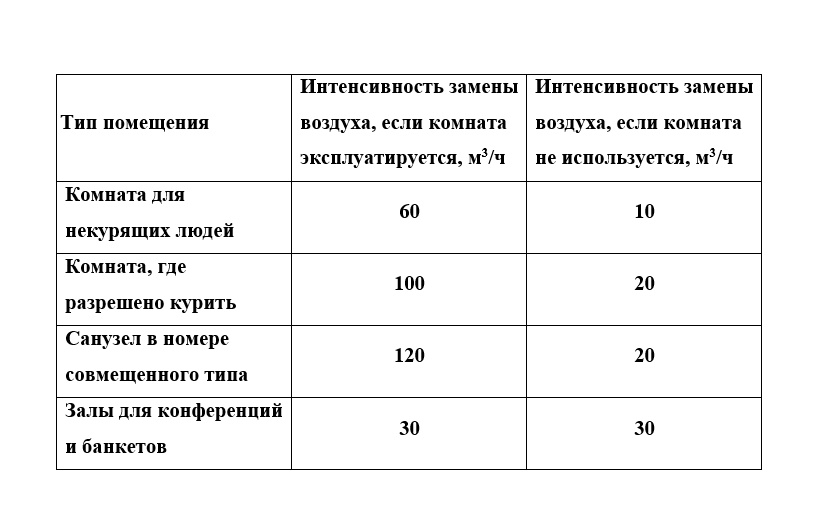

Нормы по обмену воздуха зависят от назначения комнаты, используется она или нет.

Требования к монтажу систем вентиляции и кондиционирования

Рукава для транспортировки воздуха устанавливают независимо от наличия техники, их схема разводки (отметки, привязки) должна соответствовать проектной документации. Подключение воздуховодов выполняют после того, как установлены технологические аппараты. В системах кондиционирования, по которым транспортируются потоки после увлажнения, возможно выпадение конденсата. Чтобы он не мешал работе оборудования, систему собирают так, чтобы в нижней части труб не было продольных швов. Те участки, где высок риск выпадения конденсата, крепят с уклоном 0,01-0,015 по направлению к дренажным отводам.

Требования к уплотнителям

Прокладки для герметизации стыков труб устанавливают так, чтобы уплотнитель располагался строго между фланцами, не выступал внутрь, не перекрывал часть сечения воздуховода. Для систем вентиляции отелей и кондиционирования при фланцевой состыковке труб используют разные материалы для уплотнения соединений:

  • Если температура воздуха не превышает +70 градусов, в нем есть пыль и загрязняющие частицы, можно использовать ленты из резины монолитной или пористой структуры толщиной 4-5 мм, мастичные жгуты из полимерных материалов.
  • Для систем, в которых транспортируется чистый или воздух с пылью, частицами отходов, нагретый до температуры выше +70 градусов, применяют паронит, резиновые прокладки монолитного типа из термостойких марок материала.
  • При наличии в системе паров кислот герметизацию фланцевых соединений делают из кислотоустойчивых видов резины или пластика.
  • В системах, где предусмотрена противодымная защита во время пожара, необходимо устанавливать прокладки из негорючих материалов, использовать шнур или картон из асбеста.

Если магистраль собирают без фланцевых соединений, то для воздушных потоков температурой ниже +60 градусов подходит лента для герметизации соединений «Герлен-Д». Для транспортировки воздуха, нагретого до температуры выше +60 градусов, на стыки труб наносят мастику, которая не высыхает и соответствует требованиям ГОСТ 24025. Допустимо применять другие материалы для герметизации стыков, которые соответствуют ТНПА.

Как происходит крепление

Крепление труб для воздушных магистралей выполняют по проекту. Допускается устанавливать кронштейны на рукава, их фиксируют саморезами либо заклепками. При фланцевом соединении участков необходимо соблюдать такие требования:

  • Болты хорошо затягивают.
  • Гайки крепят так, чтобы они располагались только с одной из сторон фланца.
  • Если участок труб вертикальный, болты располагаются вертикально, то гайки должны находиться на нижней стороне фланцевого соединения.
  • Для магистралей из оцинкованных рукавов используют фланцы, крепежи из стали с оцинковкой.
  • Для соединения элементов из гнутого уголка применяют скобы, если он имеет защитный слой оцинковки.

Хомуты при монтаже должны плотно обхватывать магистраль.

Нормы по отступам

При прокладывании горизонтальных участков магистрали, состоящей из воздуховодов без изоляции, подвески, хомуты и крепежи для состыковки без фланцев монтируют на таком расстоянии друг от друга:

  • не больше 4 метров, если труба круглого сечения до 400 мм или воздуховод с прямоугольным сечением имеет большую сторону до 400 мм;
  • не более 3 метров для труб круглой формы диаметром более 400 мм и прямоугольных воздуховодов при длине большей стороны от 400 мм.

Если состыковка происходит при помощи фланцев, трубопроводы не имеют изоляции, то на горизонтальных участках магистрали подвески и опоры фиксируют с шагом не больше 6 метров. Такие параметры предусмотрены, если труба имеет диаметр до 2 м или у прямоугольного воздуховода большая из его сторон имеет размер до 2 м. Шаг для крепления воздуховодов без изоляции сечением более 2 м, а также изолированных трубопроводов из металла любого размера и сечения устанавливаются проектными документами. Запрещено фиксировать подвески, растяжки и другие детали прямо на фланцах труб:

  • Для вертикальных участков магистрали крепежи и опоры для металлических труб устанавливают с шагом не более 4 метров.
  • Для многоэтажных зданий, в которых высота этажей не превышает 4 м, вертикальные участки системы закрепляют в перекрытиях между этажами.
  • Если высота помещений на этажах превышает 4 м, для крепления участков на кровле расстояние между опорами и хомутами устанавливаются при разработке проекта.

Применение подвесок и опор

При монтаже регулирующихся подвесок их натяжение обязано быть равномерным.

Рукава, которые подвешиваются свободно, разделяют монтажом подвесок двойного типа. Их устанавливают через две одинарные детали, если длина элемента находится в пределах 50-150 см. В случае, когда подвески имеют длину 150 см и более, двойные элементы устанавливают через каждый одинарный элемент. Крепление труб необходимо выполнить так, чтобы они своим весом не создавали нагрузку на оборудование вентиляционной системы.

Рукава из полимеров фиксируют на сплошных опорах и подвесках. Для каждого прямого участка должна быть предусмотрена своя опора. Шаг подвесок для горизонтальных труб не менее 2,5 м, для вертикальных – от 3 м. Между трубами и опорами должны быть прокладки из резины, полимера толщиной 3-5 мм. Крепежи не должны мешать температурному расширению рукавов из-за смены параметров воздушных потоков.

Требования по монтажу вентиляторов

Рукава присоединяют к вентиляторам при помощи гибких прокладок, которые гасят вибрацию, обеспечиваю герметичность соединения, имеют длительный срок службы. Если воздуховод является частью противопожарной системы, то гибкие вставки должны быть изготовлены из огнестойких материалов. Вставки монтируют в систему после установки остальных элементов перед тем, как осуществляют пробный запуск всей системы.

Для безопасной работы аппаратов в зонах категорий А и Б, в магистралях, где в потоках воздуха присутствуют взрывоопасные частицы, между фланцами монтируют перемычки для заземления. Эти детали объединяют в общую электрическую цепь, присоединяют к контурам заземления объекта. Работы выполняют по проекту с учетом норм ГОСТ 30331.3. Дополнительные требования:

  1. Если вентилятор радиального типа установлен на жесткой подложке или на виброосновании, монтируется на фундаменте, его фиксируют болтами. В случае, когда изоляция пружинного типа, она должна обладать равномерной усадкой при функционировании оборудования.
  2. При фиксации вентиляционных аппаратов на металлические поверхности к ним крепят изоляцию. По размеру детали металлоконструкций для установки вентиляторов должны совпадать с рамой вентиляционной техники. Если основание жесткое, то рама должна плотно состыковываться с изоляцией.
  3. Щели между кромками патрубка на входе и переднего диска рабочего колеса для оборудования радиального типа должны быть меньше 1% от размера колеса. Это требование необходимо соблюдать для радиального и осевого направления.
  4. Для вентилятора радиального типа вал устанавливают только горизонтально, для крышных аппаратов – вертикально. Отклонения от плоскости не более 0,5 мм на каждый метр. У техники центробежного типа не допускается перекос кожуха при монтаже.
  5. В составных кожухах монтируют прокладки, изготовленных из тех же материалов, как и для труб в системе.
  6. Двигатели при установке оборудования тщательно проверяют, чтобы оси шкивов двигателя и вентилятора при ременной передаче располагались параллельно. Средние оси обязаны совпадать. Передачу, муфты защищают оградительными конструкциями.
  7. Раму двигателя изготавливают так, чтобы у салазок были параллельны направляющие. Опора должна касаться фундамента по всей поверхности.

На входящем отверстии вентилятора, которое не присоединено к рукаву, устанавливают сетку из металла ля защиты.

Виды систем для отелей

При проектировании мини-отелей оптимальный вариант – комбинация естественной вытяжки с приточной вентиляционной системой механического типа. Такой подход исключает риск повышенного давления в номерах, которое возникает из-за разности потоков, поступающих в помещение и выходящих из него.

Чтобы постояльцам было комфортно, вентиляционные аппараты комбинируют с кондиционированием в систему «чиллер-фанкойл», где обеспечение параметров микроклимата происходит за счет центрального кондиционера. У такого подхода много преимуществ:

  • экономия места, поскольку кондиционер устанавливают в подвале, а чиллер на кровле здания;
  • сохранение облика фасада, т.к. фанкойлы – внутренние блоки закрепляют в фальш-потолке;
  • уменьшение расхода энергии, поскольку система работает за счет воды;
  • легкость обслуживания.

При работе системы воздушные потоки проходят через кондиционер, где они нагреваются зимой или охлаждаются в жару. Через систему труб воздух распределяется и подается на франкойлы. За счет внутренних блоков, установленных в каждой комнате отеля, температура поддерживается на заданном уровне. Для работы центрального кондиционера в него подается нагретая или охлажденная вода от чиллера. Вместо воды, как теплоноситель, можно использовать этиленгликоль. Для циркуляции теплоносителя в системе предусмотрено насосное оборудование. Его вместе с чиллером устанавливают на крыше. Из санузлов отработанный воздух удаляется за счет работы крышного вентилятора и набора воздуховодов. Внутренние модули для отеля можно выбрать разного типа, самые популярные – настенного и канального типа.

Чтобы обеспечить вентиляцию и кондиционирование в небольшой гостинице, мини-отеле, достаточно установить приточно-вытяжное оборудование, скомбинировать его с мультисплит-системой. Такая техника имеет один внешний блок, соединенный с двумя и больше внутренними модулями, каждый из которых устанавливают в отдельной комнате. По сравнению с обычной сплит-системой, применение мульти техники сокращает число наружных модулей, поэтому фасад здания не перегружен кондиционерами, меньше затраты на монтаж. Это оптимальное решение, если на наружной стене нельзя закрепить несколько модулей.

Чтобы с установкой оборудования в отеле не возникло никаких проблем, система исправно работала, доверьте ее монтаж специалистам компании «Ленремонт». Для бесплатной консультации или чтобы оставить заявку, звоните по номеру 344-44-44.
