Центральная система вентиляции: особенности и виды конструкции

Содержание:

  1. Специфика конструкции
  2. Принцип действия
  3. Особенности рекуператоров
  4. Центральная механическая приточно-вытяжная вентиляция
  5. Центральная приточно-вытяжная вентиляция
  6. Принудительная приточная вентиляция
  7. Локальная принудительная вентиляция
  8. Остались вопросы?

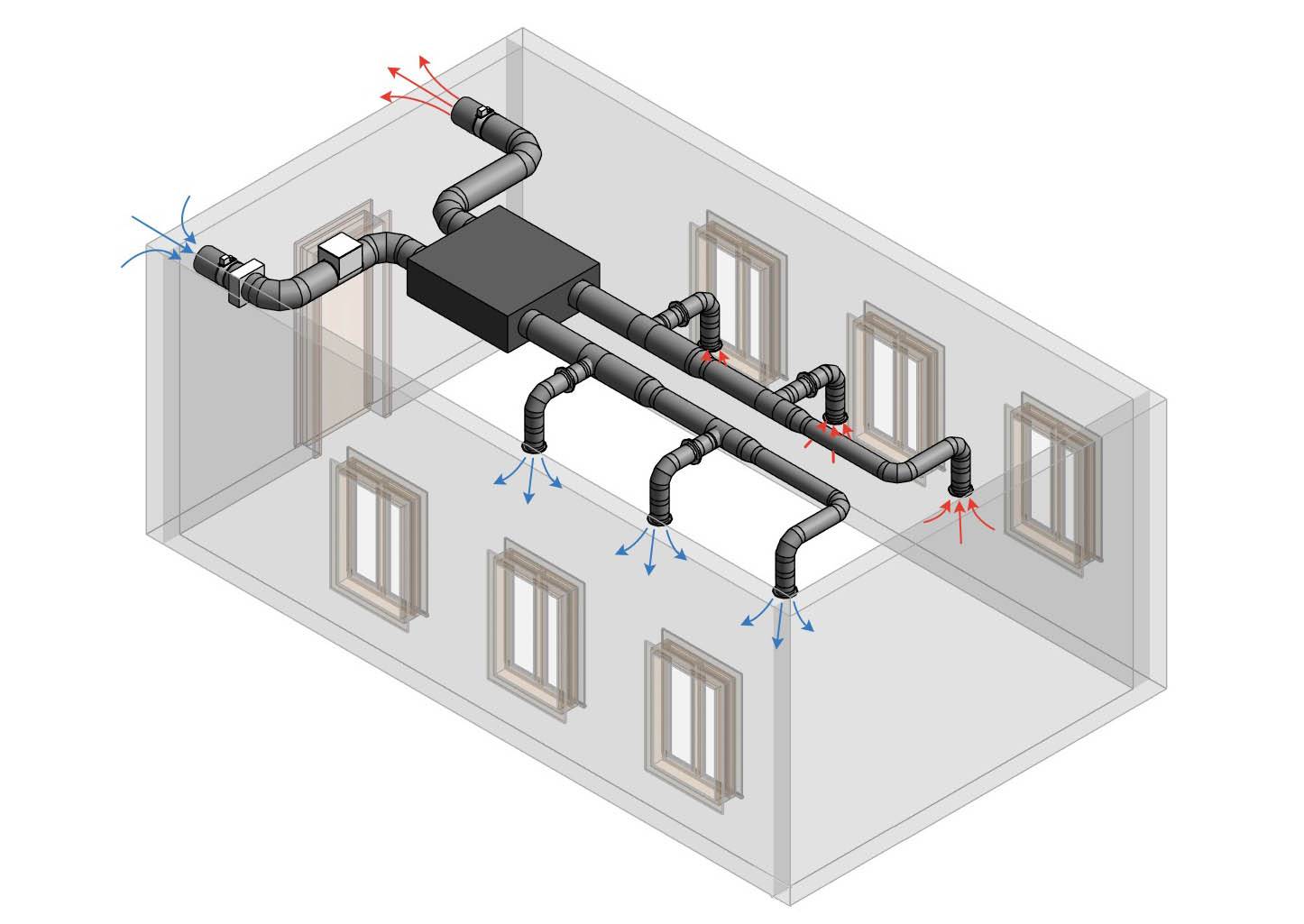

Центральная система вентиляции является оптимальной для организации воздухообмена в большинстве помещений. Конструктивно она включает главную шахту, от которой отходят несколько приточно-вытяжных коробов. Разработка центральной системы вентиляции проводится на стадии проектирования объекта или его реконструкции. При переоборудовании действующих помещений расходы на установку приточно-вытяжных конструкций увеличиваются. Потраченные на монтаж ресурсы окупаются в течение 2-3 лет. Применение описываемых конструкций целесообразно на тех объектах, где выполнены многочисленные работы по устранению утечек тепла.

Специфика конструкции

Центральная вентиляция представляет собой комплексную систему, которая проектируется и устанавливается по определенной технологии. Конструктивно она включает несколько компонентов, среди них:

  • центральные приточные или приточно-вытяжные элементы;
  • магистральные шахты для подвода воздуха;
  • небольшие вентиляционные шахты в помещениях;
  • приспособления для разделения и забора воздушной массы.

Большие вентиляционные или приточно-вытяжные установки обычно монтируются в двух локациях: специально оборудованном помещении или на крыше. Магистральные воздуховоды могут быть двух типов: вертикальные или горизонтальные. Выбор зависит от конструктивных особенностей объекта.

Принцип действия

Установки центральной системы вентиляции для жилых помещений располагают на балконе, лоджии или в коридоре. Забор воздуха осуществляется через отверстие в наружной стене. Воздушная масса за счет вентилятора подается на оборудование, где проходит фильтрацию, подогрев. Затем с помощью работающего вентилятора происходит нагнетание в сеть шахт, которые установлены у потолка. Пройдя через вентиляционные решетки, воздух поступает в жилое помещение.

Специальные камеры монтируют на кухне, в ванной комнате или санузле. Они служат для удаления отработанного воздуха из помещения, при вытяжке используют бытовые вентиляторы, вмонтированные в шахтах. С целью поступления воздушной массы из квартиры в обозначенные комнаты между дверным полотном и коробкой оставляют зазор. Представленная система вентиляции исключает проникновение посторонних запахов из бытовых помещений в жилые комнаты.

Конструкция функционирует круглогодично. Благодаря автоматике управления можно задавать период и условия включения или выключения оборудования. Для придания воздушной массе, поступающей в комнаты, требуемой температуры используют электрический нагреватель. Приточно-вытяжные установки с рекуперацией гарантируют снижение энергопотребления при сохранении качества вентиляции. Такое оборудование дороже стандартных приточных изделий, но достигаемая экономия окупает вложения в течение 1-2 лет.

Особенности рекуператоров

Конструкция установок для рекуперации воздушной массы предусматривает наличие стенок. Они разделяют холодный и теплый потоки, что исключает передачу запахов, загрязнений, патогенных микроорганизмов. Количество передаваемой тепловой энергии варьируется. Параметр зависит от двух факторов:

  • теплопроводность материалов конструкции;
  • разница термического режима двух потоков воздуха.

Процесс рекуперации протекает по четкому алгоритму: наружная холодная масса поступает в установку, по воздуховодам она проходит через фильтр, где происходит очищение от примесей. Далее воздух приходит к теплообменнику, после чего за счет вентилятора нагнетается в помещение. Одновременно осуществляется удаление отработанного воздуха из комнат. Происходит обратный процесс. Из помещения воздушная масса проходит через фильтр, а затем поступает в теплообменник. Здесь конвективным способом выполняется передача тепла. Далее вытяжной вентилятор выбрасывает отработанный воздух на улицу.

Такой метод с точки зрения экономии является наиболее целесообразным. Система не только удаляет грязный воздух, но и подогревает новую массу до требуемого термического режима. В результате наступает оптимальный микроклимат  в помещении при минимальных ресурсных затратах. Для транспортировки применяется комплекс воздуховодов и разделителей. Автоматика включает или выключает оборудование при достижении заданных параметров.

Центральная механическая приточно-вытяжная вентиляция

Главной особенностью системы становится поступление воздуха через централизованное приточное приспособление. В его состав входит фильтр и нагреватель. Для минимизации энергетических потерь обычно применяется устройство подогрева поступающего воздуха. Используют несколько актуальных методов утилизации тепла извлекаемой воздушной массы. Среди них:

  • внедрение встроенного перекрестного утилизатора;
  • применение гликогелевых теплообменников.

В первом случае эффективность тепловой утилизации достигает 70%. Она предопределена расхождением термического режима между перекрестными воздушными массами, показателями влажности и расхода. Во втором варианте энергетическая эффективность установок оценивается в 45-50%.

Центральная приточно-вытяжная вентиляция

Работа центральной системы вентиляции осуществляется за счет прямоточного вентилятора, регулирующего поток воздуха. Обработанная масса выходит из помещения, а свежий приток поступает в здание. Благодаря центральному управлению достигается эффективная рекуперация тепла через теплообменник. На этот фактор влияет изоляция объекта. Возможность повторного применения до 95% тепловой энергии гарантирует экономическую целесообразность подобной системы.

В теплообменнике необходимо предусмотреть опцию предотвращения образования конденсата или промерзания, иначе срок службы оборудования значительно уменьшится.

Принудительная приточная вентиляция

Центральная система вентиляции осуществляет вытяжку за счет специального оборудования и воздушных шахт. Эти компоненты формируют первый контур. Второй из них составляет приточная вентиляция. Она выполняет забор воздушной массы, придает ей определенный термический режим, подает в помещение. Воздуховоды обычно устанавливаются в пространстве над потолком.

Для принудительной приточной вентиляции допускается вмонтировать несколько передовых механизмов. Речь идет не только о подогревателях, но и конструкциях рекуперации. При втором варианте нагрев поступающей массы происходит благодаря теплу внутреннего воздуха. Такое решение имеет ряд плюсов:

  • экономия энергии на отопление;
  • бесшумная работа оборудования;
  • опция внедрения различных фильтров;
  • обеспечение оптимального микроклимата в помещении.

Качественно спроектированная система приточной вентиляции гарантирует хороший обмен воздухом. Поскольку внедрить конструктивные компоненты приточной вентиляции сложно, то лучше предусмотреть монтаж изделий еще до возведения несущих стен и перекрытий. Когда объект возведен, монтаж зачастую вызывает несколько проблем. В первую очередь решается вопрос с конкретным размещением системы. Из-за большого размера воздуховодов может пострадать эстетика интерьера. Учитывая этот факт, важно спрятать обозначенные элементы, не повредив отделку помещения. Выход находится в снижении высоты потолков, хотя далеко не все владельцы жилых помещений остаются довольны решением.

Принудительная приточная вентиляция функционирует непрерывно. Изначально она получает стандартные настройки для каждой комнаты, их можно менять. Мощность вентилятора можно устанавливать вручную. От этой опции зависят прочие параметры работы системы. Модернизировать приточную вентиляцию можно благодаря «умному дому», но ее стоимость будет дороже.

Локальная принудительная вентиляция

Центральная система вентиляции имеет большой функционал. Она может провести фильтрацию и подогрев воздушной массы, поступающей в комнату.

Монтаж подобного оборудования сопряжен со следующими минусами:

  • высокая цена;
  • шум от функционирования;
  • необходимость профессионального подхода к установке;
  • требование по надежной фиксации изделий, включая воздушные шахты;
  • выделение дополнительного помещения для монтажа центрального блока.

Принимая во внимание перечисленные недостатки, иногда целесообразно прибегнуть к установке локальной системы вентиляции. Это актуально для домов небольшой площади и этажности. Вентиляционные установки локального типа представляют малогабаритные изделия, которые внешним видом походят на кондиционеры. В составе такого оборудования насчитываются рекуператоры, подогреватели, прочие элементы. Для жилых помещений это оборудование способно решить проблему обновления воздушной массы, чего не скажешь о кухне, подвалах или подсобках.

Центральная система вентиляции обеспечивает различные объекты и сооружения свежим воздухом, одновременно удаляя отработанные воздушные массы. Такие конструкции используют на многих зданиях. Выделяют несколько возможных вариантов, каждый из них характеризуется преимуществами, недостатками и особенностями. Если вам требуется качественный и быстрый монтаж вентиляционных систем или их обслуживание, звоните в компанию «Ленремонт» по телефону 344-44-44.
